led電路圖符號,led電路圖正負極區分-KIA MOS管


led電路圖符號

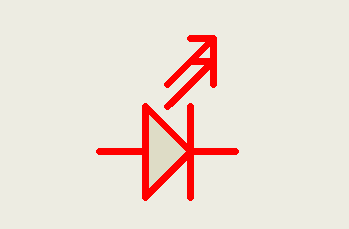

LED在電路中的圖形符號,一個二極管加了兩個箭頭,三角形直角所對的方向為正極->負極方向。

led電路圖正負極區分

引腳長度不同:通常LED的正極引腳(陽極)比負極引腳(陰極)要長一些。在電路圖中,正極引腳一般會畫得更長,或者在引腳旁邊標注“+”符號,而負極引腳則較短。


內部結構標記:有些LED電路圖符號會在LED內部結構上標注陰極(負極)和陽極(正極)。通常,陰極會被標注為一個平面、顯示燈頭或有一條線段指向它,而陽極則不會有這樣的標記。


極性標記符號:在某些電路圖符號中,可以使用具體的極性標記符號來表示LED的正反極性。例如,箭頭指向LED的一端表示正極,而T字形符號表示負極。


led檢測方法

極性判斷

從外觀上判斷:未使用過的LED,引腳長的為正,短的為負;同時也可以通過燈管內的電極大小判斷,電極大的為負極,小的為正極;如果是貼片式LED,一般電極有缺角的為負極。

萬用表檢測極性:發光二極管和普通二極管一樣,都有單向導電性,所以正向測量電阻小,反向測量電阻大(接近無限大)。


貼片LED正負極區分

外觀特征

貼片LED的正面通常有一個明顯的突起,這是它的正極。在側面或底部,可以看到一個小圓圈或小杠,這是它的負極。通過觀察這些特征,可以初步確定貼片LED的正負極。


引腳排列

貼片LED的引腳排列也有一定的規律。一般來說,長引腳為正極,短引腳為負極。如果貼片LED有兩個引腳且長度相同,那么在引腳旁邊會有一個標識,標識所在的一側為負極。


萬用表檢測

使用萬用表可以更準確地檢測貼片LED的正負極。將萬用表調至二極管測試檔,將紅表筆接貼片LED的一個引腳,黑表筆接另一個引腳。如果萬用表的讀數在0.5-0.7伏之間,說明紅表筆所接的引腳為正極;如果讀數為0伏,則交換表筆再次測試。如果兩次測試的讀數均在0.5-0.7伏之間,說明第一次測試時紅表筆所接的引腳為正極。


電路圖標識

在電路圖中,通常會用“+”或“P”來表示正極,用“-”或“N”來表示負極。通過觀察電路圖中的標識,可以迅速確定貼片LED的正負極。
