空間電荷區的概念,空間電荷區的形成-KIA MOS管


空間電荷區的概念

空間電荷區,也稱耗盡層。PN結空間電荷區的形成是半導體物理學中一個重要的概念。在PN結中,由于自由電子的擴散運動和內電場導致的漂移運動,PN結中間的部位(P區和N區交界面)會產生一個很薄的電荷區,這就是空間電荷區。

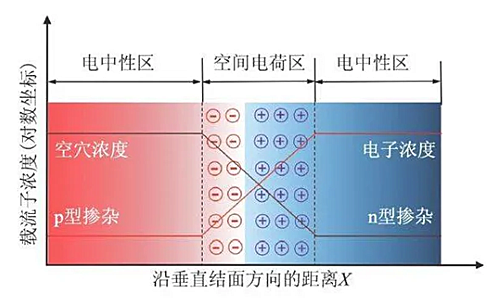

空間電荷區,概念,形成

空間電荷區的形成步驟

1. 摻雜過程:首先,通過摻雜技術,在純凈的半導體材料中摻入不同的雜質元素。P型半導體是通過摻入三價元素(如硼、鋁等)來實現的,這些元素與半導體中的四價元素結合時,會形成一個空穴,從而使P型半導體中的空穴濃度遠大于電子濃度。而N型半導體是通過摻入五價元素(如磷、砷等)來實現的,這些元素在半導體中多出一個電子,形成自由電子,從而使N型半導體中的電子濃度遠大于空穴濃度。


2. 載流子擴散:當P型半導體和N型半導體緊密接觸時,由于兩側半導體中的載流子濃度差異,會發生載流子的擴散現象。具體來說,N型半導體中的自由電子會向P型半導體擴散,填補P型半導體中的空穴;同時,P型半導體中的空穴也會向N型半導體擴散。


3. 電子和空穴復合:在擴散過程中,電子和空穴會在擴散過程中重新結合,這個過程稱為復合。復合會導致P區和N區原有的電中性被破壞,P區失去空穴會留下帶負電的離子,N區失去電子會留下帶正電的離子。


4. 空間電荷區的形成:這些不能自由移動的離子,由于材料結構的關系,無法移動,被稱為空間電荷。這些空間電荷集中在P型和N型的交界區域附近,形成了所謂的空間電荷區,也稱為耗盡層。


5. 內部電場的形成:由于正負電荷之間的相互作用,空間電荷區中形成電場,其方向是從帶正電的N區到帶負電的P區,這個電場阻止了進一步的載流子擴散,從而形成一個穩定的結構。


空間電荷區

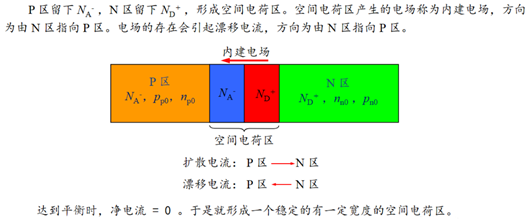

空間電荷區,概念,形成

空間電荷區是指PN結中的一段區域,在該區域中,由于摻雜濃度很低,因此幾乎沒有自由載流子,同時有外加電場的作用,因此電子和空穴將被電場強迫移動,從而導致電荷的堆積和空間電荷效應的產生。


在空間電荷區中,由于缺少自由載流子,外加電場不能被屏蔽,因此電場很強,可以達到幾百萬伏/厘米以上。這種強電場在器件設計和應用中具有重要的意義,例如在二極管、太陽能電池等高速、高頻電子器件中,空間電荷區起到了關鍵的作用。


空間電荷區的寬度很小,通常只有幾個納米,但其影響范圍很大。當PN結處于反向偏置狀態時,空間電荷區擴大,阻止了電流的流動;當PN結處于正向偏置狀態時,空間電荷區縮小,允許電流流過。因此,空間電荷區的形成和變化對PN結的電學特性和器件性能有著重要的影響。
