自舉電容電路
自舉，是指通過開關電源MOS管（這里指上管）和電容組成的升壓電路，一般通過電源對電容充電，使其電壓高于Vin。
最簡單的自舉電路由一個電容構成，為了防止升高后的電壓，會回灌到原始的輸入電壓，通常會加一個二極管。
它的優勢在于利用電容兩端電壓不能突變的特性來升高電壓。
自舉電路
-電容的左端為VB，即Vboost，電容的右端為VS浮地；
-C3則為自舉電容；
-M為感性負載，電流向右續流。

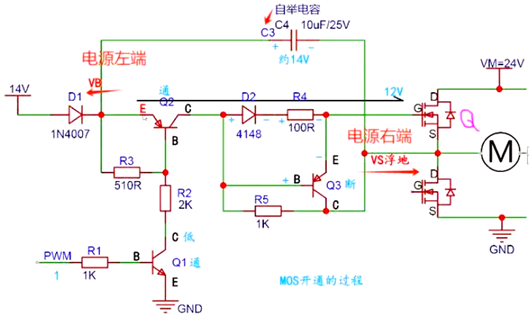

MOS管Q開通
假設此時的自舉電容C3已經充滿電，為14V。
當PWM為1時，Q1實現導通，C端的電壓為低，接著Q2的B端電壓也為低，Q2導通；
這時Q2的E端電壓為14V，經過Q2、D2、R4以后MOS管G端大概為12V，Q管（MOS）導通。在這里我們可以得知，自舉電源的電壓需要比MOS管驅動電壓高約2V。
此后Q3的B端電壓高于E端，Q3則關斷。
Q管導通以后，VM（電機M為感性負載）直接施加在Q管的S端，由于S端與電容的右端相連，自舉電容C3右端被抬高，大概在24V。
這時 電容兩端的電壓無法突變，電容左邊的電壓同樣被抬高，此時14V+24V=38V。
隨后，38V電壓經過Q2、D2、R4持續給Q管的G端供電。
最后便達到了Q管的S端和G端被同時抬高至24V，且Vgs=12V。

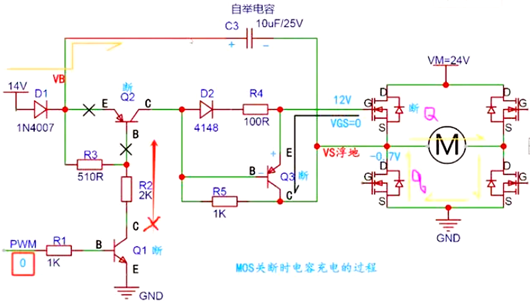

MOS管Q關斷的情況：
當PWM變?yōu)?時，Q1斷開，Q2的BE沒有了電流路徑，Q2就會斷開。這時自舉電容的泄Vgs=0，Q管則關閉。
電機M（感性負載）電流向右續流，電流通過Q管的體二極管進行續流，此時C3電容右端電壓為-0.7V，無法起到升壓作用。二極管D1導通，14V電源通過D1給C3電容充電，充電完成。
接著PWM從0切換為1繼續循環步驟。
