mos管邏輯門電路

mos管邏輯門電路通過不同組合的mos管,可以實現不同的邏輯操作,例如與門、或門、非門等。mos管邏輯門電路主要由P型MOS管和N型MOS管組成。當輸入信號施加在mos管的柵極上時,柵極與源極之間的電壓會控制mos管內部形成的電場,從而改變導通特性。根據mos管導通與否的不同組合方式,可以實現各種邏輯門的功能。


mos管邏輯門電路特點

高集成度:mos管邏輯門電路性能穩定,體積小,便于集成化設計;

低功耗:由于mos管的導通特性和控制方式,mos管邏輯門電路功耗較低;

快速響應:mos管邏輯門電路響應速度快,能夠滿足高速數字系統的要求。


與非門

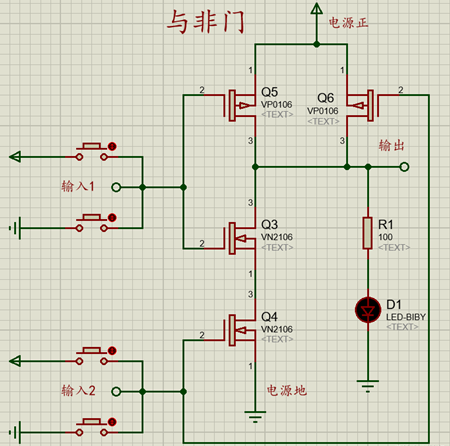

有兩個或多個輸入端,一個輸出端。所有輸入端為正(高電平),輸出端為負(低電平)。所有輸入端為負(低電平),輸出端為正(高電平)。當有一個輸入端為負(低電平),輸出端為正(高電平)。剛好和與門相反。

MOS管,邏輯門電路

所有輸入端為正(高電平)

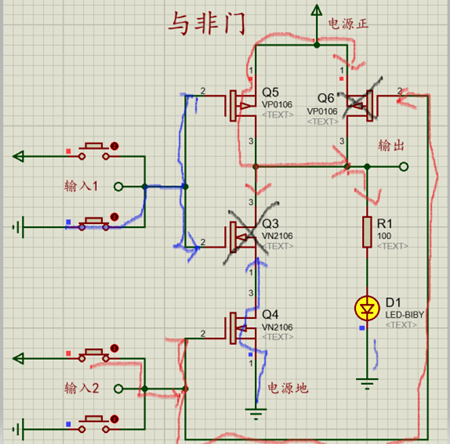

輸入端全部輸入為正(高電平),輸出為負(低電平),LED燈兩端沒有電流電壓,無法被點亮。

MOS管,邏輯門電路

所有輸入端為負(低電平)

輸入端都為負(低電平)狀態,輸出為正(高電平),電流電壓經上管(兩個PNP型MOS管,低電壓導通)到輸出端再流經限流電阻到LED燈,LED燈兩端有電流電壓差,LED燈被點亮。

MOS管,邏輯門電路

輸入端1接地(低電平)

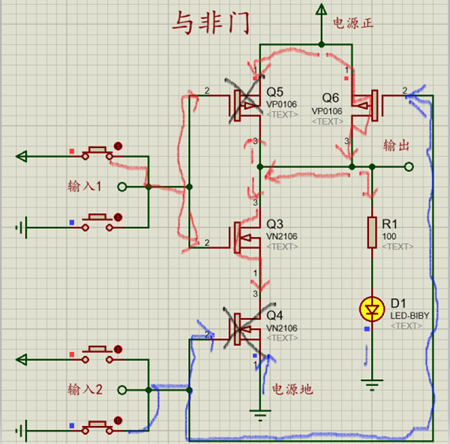

輸入端1接地(低電平),輸出端為正(高電平)。電流電壓經上左側PNP型MOS管到輸出端,輸出端為正(高電壓)狀態,電流電壓經限流電阻到LED燈,LED燈兩端有電流電壓差,LED燈被點亮。

MOS管,邏輯門電路

輸入端2接地(低電平)

輸入端2接地(低電平)狀態,輸出端為正(高電平)。電流電壓經上右側PNP型MOS管到輸出端,輸出端為正(高電平)狀態,電流經限流電阻到LED燈,LED燈兩端有電流電壓差,LED燈被點亮。

MOS管,邏輯門電路
