限幅器,限幅電路工作原理分析-KIA MOS管
信息來源：本站 日期：2024-11-12
限幅就是將電壓限制在某個范圍內，去除交流信號的一部分但不會對波形的剩余部分造成影響。
通常來說，限幅電路主要是由二極管構成，波形的形狀取決于電路的配置和設計。

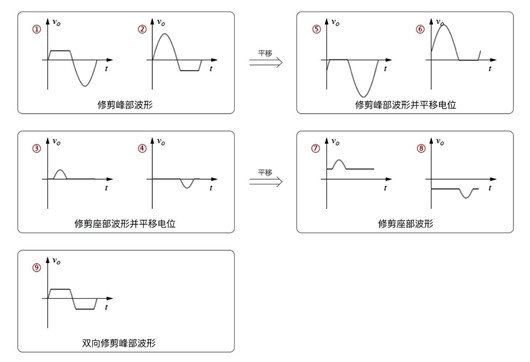

限幅器（clipper）可以限制信號波形不能超過某個限值，“clipper”在英語中的原意是“修剪用的大剪刀”，這個詞很形象地說明了它可以用來修剪波形，限幅器可以把輸入的正弦波波形修剪成以下各個樣子，因此也被叫做削波器。
限幅器的電路比較簡單，主要是將二極管與獨立電壓源 E 串聯組成一個模塊單元，利用二極管的正向?qū)〞r(shí)電壓保持約為 0.7V 的特性，將這個模塊單元與信號源并聯或串聯，來去除掉我們不需要的波形部分。當模塊單元中的二極管和電壓源 E 同向或反向連接時，可以產生不同的效果。
常用的限幅電路按功能分為上限限幅電路、下限限幅電路和雙向限幅電路三種。按照二極管與負載的連接關系，限幅又可分為串聯型和并聯型。

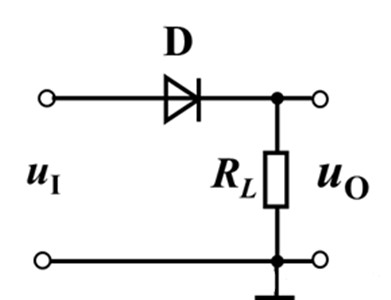

簡單的串聯型限幅電路
工作原理（假設理想二極管）：
該電路即為上期分析過的單相半波整流電路，電路的工作原理分析思路如下：
(1)取接地點為參考電位點，假設二極管截止。
(2)計算二極管的管壓降：
二極管的陽極電位VD+= uI，
陰極電位VD-= 0V。
則二極管的管壓降
UD= VD+-CEO-= uI。
(3)分析二極管的工作狀態(導通or截止)，確定輸出電壓：

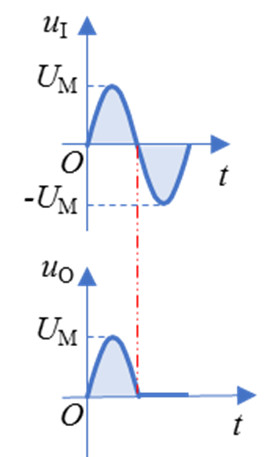

當uI>0時，UD>0，D導通， uO= uI;
當uI<0時，UD<0，D截止， uO= 0。
