根據導電溝道的類型,場效應晶體管可以分為N溝道和P溝道兩種類型。在N溝道場效應晶體管中,導電溝道由N型半導體材料構成;而在P溝道場效應晶體管中,導電溝道由P型半導體材料構成。這兩種類型的場效應晶體管在結構和工作原理上有很多相似之處,但它們的主要區別在于導電溝道的材料類型。
p溝道和n溝道的區別
導電機制與溝道類型
N溝道場效應管 :導電通道是由n型半導體構成的,主要由電子作為載流子進行導電。在N溝道場效應管中,當柵極施加正向偏壓時(相對于源極為正),柵極下方的P型襯底中的空穴被排斥,形成耗盡層,而N型區中的電子則被吸引到耗盡層邊緣,形成導電溝道,允許電流從源極流向漏極。
P溝道場效應管 :導電通道是由p型半導體構成的,主要由空穴作為載流子進行導電。在P溝道場效應管中,當柵極施加負向偏壓時(相對于源極為負),柵極下方的N型襯底中的電子被排斥,形成耗盡層,而P型區中的空穴則被吸引到耗盡層邊緣,同樣形成導電溝道,允許電流從源極流向漏極。
極性與驅動電壓
極性 :N溝道場效應管需要正向偏置的柵極電壓才能導通,而P溝道場效應管則需要負向偏置的柵極電壓才能導通。這一差異源于它們內部載流子的類型和導電機制的不同。
驅動電壓 :由于電子的遷移率通常高于空穴的遷移率,N溝道場效應管在導通時所需的驅動電壓相對較低。相比之下,P溝道場效應管需要更高的驅動電壓來實現相同的導通效果。
導通電阻與噪聲特性
導通電阻 :在導通狀態下,N溝道場效應管通常具有較低的導通電阻,這使得它能夠提供較大的電流輸出。而P溝道場效應管的導通電阻相對較高,限制了其在大電流應用中的表現。
噪聲特性 :由于電子的遷移率較高且更穩定,N溝道場效應管通常具有更好的噪聲特性,適合用于低噪聲放大器和高頻應用。P溝道場效應管雖然也能用于這些應用,但其噪聲性能相對較差。
溫度特性
N溝道場效應管的導通特性相對較為穩定,受溫度波動的影響較小。這得益于電子的高遷移率和較穩定的導電機制。
相比之下,P溝道場效應管的導通特性更容易受到溫度波動的影響。在高溫環境下,P溝道場效應管的性能可能會下降,需要采取額外的散熱措施來保持其穩定性。
N溝道和P溝道的區分
柵極電壓:N溝道場效應晶體管的導通需要柵極電壓為負且足夠大;而P溝道場效應晶體管的導通需要柵極電壓為正且足夠大。這是因為在N溝道場效應晶體管中,柵極電壓對導電溝道的形成具有排斥作用;而在P溝道場效應晶體管中,柵極電壓對導電溝道的形成具有吸引作用。因此,通過觀察柵極電壓的大小和方向,我們可以判斷出場效應晶體管是N溝道還是P溝道。
源極和漏極:在N溝道場效應晶體管中,源極通常接負極,漏極接正極;而在P溝道場效應晶體管中,源極通常接正極,漏極接負極。這是因為在N溝道場效應晶體管中,電子從源極流向漏極;而在P溝道場效應晶體管中,空穴從源極流向漏極。因此,通過觀察源極和漏極的連接方式,我們可以判斷出場效應晶體管是N溝道還是P溝道。
閾值電壓:N溝道場效應晶體管的閾值電壓通常為正值;而P溝道場效應晶體管的閾值電壓通常為負值。這是因為在N溝道場效應晶體管中,導電溝道的形成需要克服柵極電壓對電子的排斥作用;而在P溝道場效應晶體管中,導電溝道的形成需要克服柵極電壓對空穴的吸引作用。因此,通過觀察閾值電壓的正負值,我們可以判斷出場效應晶體管是N溝道還是P溝道。

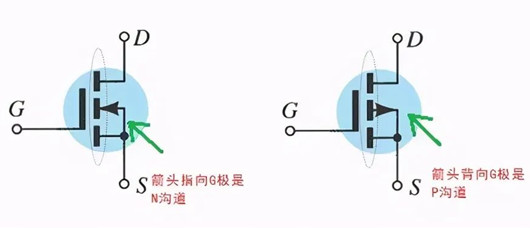

符號表示:在電路圖中,N溝道場效應晶體管通常用字母“N”表示;而P溝道場效應晶體管通常用字母“P”表示。因此,通過觀察電路圖中的符號,我們可以判斷出場效應晶體管是N溝道還是P溝道。
特性曲線:N溝道場效應晶體管和P溝道場效應晶體管的特性曲線也有所不同。例如,在Id-Vgs特性曲線中,N溝道場效應晶體管的閾值電壓為正值,而P溝道場效應晶體管的閾值電壓為負值;在Id-Vds特性曲線中,N溝道場效應晶體管的導通區域位于漏極電壓大于閾值電壓的區域,而P溝道場效應晶體管的導通區域位于漏極電壓小于閾值電壓的區域。因此,通過觀察特性曲線的形狀和位置,我們可以判斷出場效應晶體管是N溝道還是P溝道。
