在電力電子應用中,將交流電變換為直流電的這種AC/DC(Alternating Current / Direct Current)變換被稱為整流(rectification)。 利用二極管的單向?qū)щ娦钥梢詫?shí)現整流。
二極管有兩個電極:正極和負極。當在二極管兩端加上正向電壓時,電流可以從正極流向負極,二極管導通;而加上反向電壓時,電流無法通過,二極管截止。這種特性使得二極管在電路中起到類似開關的作用,只允許電流在一個方向上流動。
二極管整流電路一般分為半波整流和全波整流兩種。
半波整流電路只利用了交流信號的正半周或負半周,通過一個二極管將其轉化為單向的直流信號。當輸入信號的正半周時,二極管正向?qū)ǎ划?dāng)輸入信號的負半周時,二極管反向截止。通過這種方式,只有正半周的信號被保留,而負半周的信號被過濾掉,從而實現了半波整流。
全波整流電路則利用了交流信號的全部波形,通過兩個二極管交替導通將其轉化為單向的直流信號。當輸入信號的正半周時,D1二極管正向?qū)ǎ欢?dāng)輸入信號的負半周時,D2二極管反向?qū)āMㄟ^(guò)這種方式,無論是正半周還是負半周,都能夠被保留下來,從而實現了全波整流。

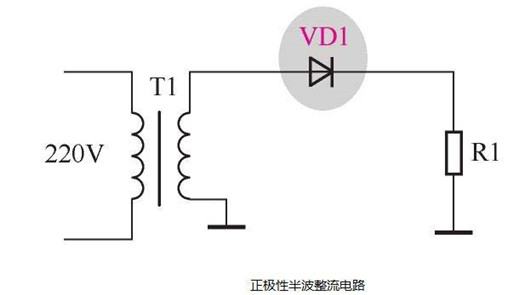

半波整流電路
220V交流市電從變壓器一次繞組輸入,二次繞組輸出。
整流電路的分析需要考慮交流電的正、負半周。

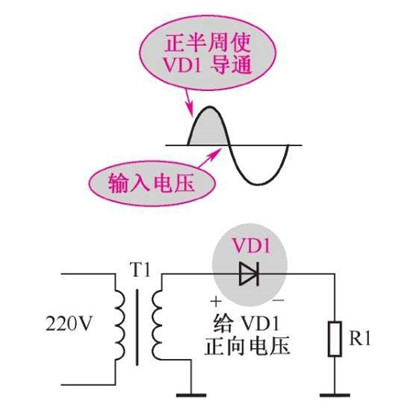

1、交流電正半周時,交流電壓使VD1正極上電壓高于地線電壓,如下圖所示,二極管負極通過電阻R1與地端相連。此時VD1正極電壓大于負極電壓,二極管VD1處于正向?qū)顟B(tài)。

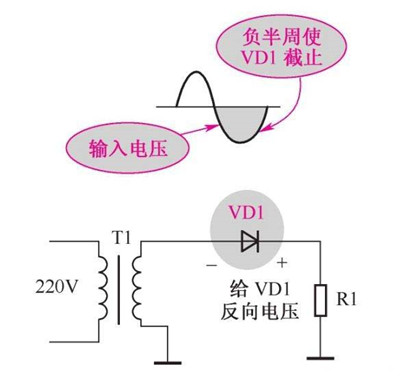

2、交流電負半周時,交流輸入電壓使二極管VD1正極電壓低于負極電壓,此時VD1處于反向偏置狀態,二極管截止、相當于開路,電路中無電流流動。整流電路沒有電壓輸出。

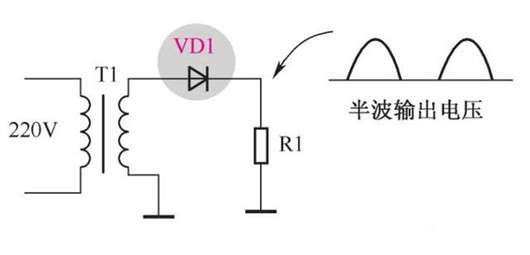

綜合分析:整流二極管在交流輸入電壓正半周期間處于導通狀態,由于正半周交流輸入電壓大小在變化,所以流過電阻的電流大小也在變化,這樣,整流電路輸出電壓大小也在相應變化,并與輸入電壓的半波周期波形相同。而在交流輸入電壓負半周期間,整流二極管處于截止?fàn)顟B(tài),電路無法形成回路,電阻上也就沒有電壓。
通過這一整流電路,輸入電壓的負半周被切除,最后得到正極性(正半周)的單向脈動直流輸出電壓。
全波整流電路

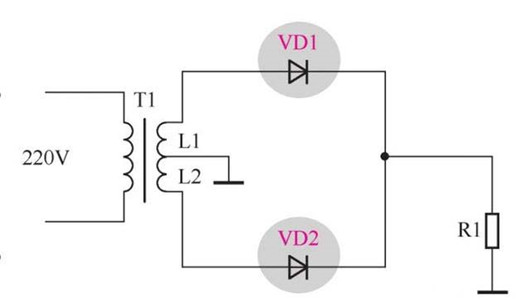

下圖是全波整流電路(正極性全波整流)。從圖中可以看出,全波整流電路有兩個特征:全波整流電路使用兩個整流二極管;電源變壓器二次繞組必須有中心抽頭。
整流二極管VD1導通時的電流回路:二次繞組L1上端-整流二極管VD1正極-VD1負極-R1-地-二次繞組中心抽頭-二次繞組L1。
整流二極管VD2導通時的電流回路:二次繞組L2下端-整流二極管VD2正極-VD2負極-R1-地-二次繞組中心抽頭-二次繞組L2。
由此可見,全波整流電路能夠?qū)⒔涣麟妷旱呢?fù)半周電壓轉換成負載上的正極性單向脈動直流電壓。
還有一點需要注意的是:因?yàn)閷⒔涣鬏斎腚妷旱呢?fù)半周電壓轉換成了正半周電壓,所以頻率提高了一倍。
