pwm隔離電路,光耦隔離電路分析-KIA MOS管


光耦隔離電路主要利用發光二極管和光電三極管的組合,實現電信號的隔離。


發光二極管

發光二極管由于內部材料不同,能發出不同顏色的光,例如紅色、藍色、綠色等,正因為這些發光二極管的內部材料不同,也就導致了不同顏色的二極管從性能指標上來看,也有一些細小的差別,例如開啟電壓不同等。


發光二極管也具有單向導電性,只有當外加的正向電壓使得正向電流足夠大時才發光,而且,正向電流越大,發出的光越強。與普通二極管不同的是,發光二極管的開啟電壓較大一些。


光電三極管

光電三極管依照光照的強度來控制集電極電流的大小,其功能可以等效為一個光電二極管與一只晶體管的組合,沒有光照時,集電極電流稱為暗電流,有光照時,集電極電流稱為光電流。


光耦隔離

光耦隔離電路就是利用發光二極管和光電三極管結合,通過電-光,光-電的轉換,使輸入和輸出之間沒有電信號的直接連接,從而起到電路隔離,屏蔽干擾的作用。

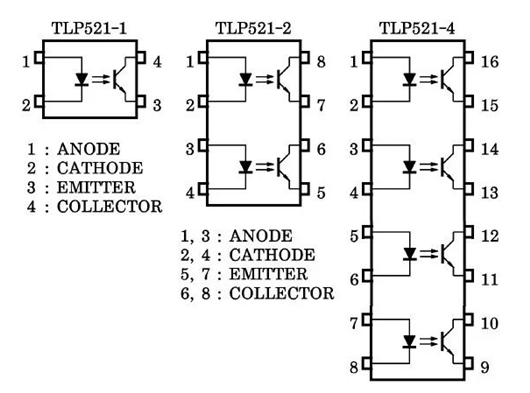

光耦隔離器有多種方式,示意圖:

pwm,光耦,隔離電路

使用光耦隔離器隔離電路時,應當注意以下幾點:

1.輸入電流: 當外加的正向電壓產生的正向電流足夠大時,發光二極管才能發出光照,若輸入的電流不夠,發光二極管有可能沒有發出光照,或者發出的光照強度不夠,導致輸出的信號不正確;


2.反向電壓: 設計電路時,應該考慮光耦隔離器的最大反向電壓,以免燒壞電路;

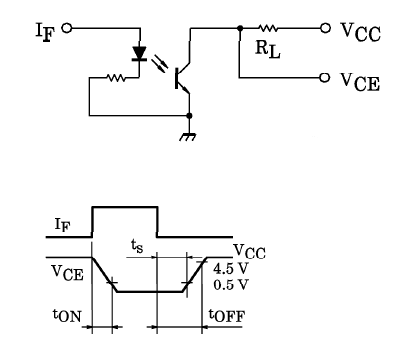

3.反應速度:由于光耦隔離電路存在著一定的反應時間,當輸入端的電流變化時,輸出端往往會有一段反應時間,如下圖所示,這個反應時間的存在往往會導致輸出信號的差異,尤其是我們要輸出的是一路方波信號時,就要考慮這個反應時間會不會影響輸出的波形產生重大的畸變。

pwm,光耦,隔離電路
