mos管怎么驅動

MOS管的驅動原理在于其柵極、源極和漏極之間的電學特性。對于NMOS,當控制信號(Ctrl In)輸出低電平時,NMOS不導通;當輸出高電平時,NMOS導通。對于PMOS,當輸出低電平時導通,輸出高電平時關閉。NMOS的使能電壓以地電平為參照,而PMOS以電源電壓為參照。


驅動電路的設計

NMOS驅動電路:

當Ctrl In輸出低電平時,NMOS不導通,柵極通過下拉電阻R1接地,柵極電壓被拉低。

當Ctrl In輸出高電平時,NMOS導通,柵極電壓被拉高,通過上拉電阻R1連接到電源。


PMOS驅動電路:

當Ctrl In輸出低電平時,PMOS導通,柵極通過上拉電阻R1連接到電源。

當Ctrl In輸出高電平時,PMOS關閉,柵極電壓被拉低,通過下拉電阻R1接地。


MOS管如何驅動?驅動電路分析

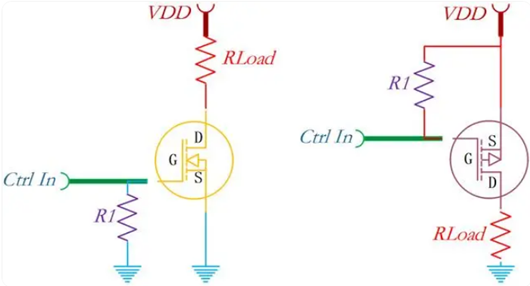

對NMOS來說,當Ctrl In輸出低電平,NMOS不導通,當輸出高電平時NMOS就會導通。

對PMOS來說,當輸出低電平時,PMOS導通,當輸出高電平時PMOS則關閉。

兩者的區別在于,NMOS的使能電壓是以GND為參照的,PMOS則是以VDD為參照。

mos管怎么驅動

R1可以加也可以不加,主要是起到一個偏置作用。

對于NMOS,當輸出高電平到低電平時,下拉R1到GND,柵極能夠更快被拉低,固定到GND,進行可靠的關閉。

同理對于PMOS,當輸出低電平到高電平時,上拉R1到VDD,柵極能夠更快被拉高,隨后固定在VDD,最后關閉。


理解了最基本的驅動電路,我們可以來將這個電路升級一下。

MOS管的柵源極之間可以充當電容器,在MOS管處于穩態的情況下,當電容器充電時,電流流經在一開始會比較多,隨后越來越少,當電容器充滿電后,就沒有電流流經了。


但是如果MOS管是處于被動打開的情況下,電流給柵源極充電的這一小段時間內,柵極內會有大量的電流流動。為確保這個過程,就需要再加一個電阻了,這個電阻越高,MOS管的開啟和關閉速度就越慢。反之則越快。

mos管怎么驅動

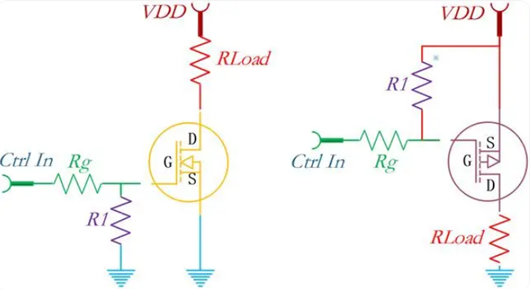

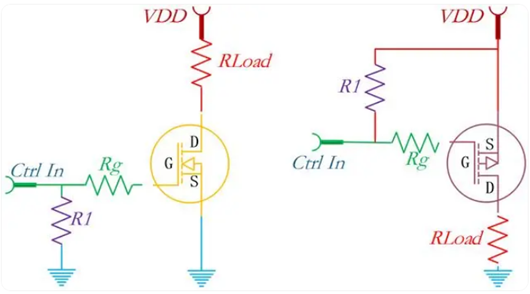

還有一種情況,柵極電阻放在下拉電阻的左邊,這就是一個分壓器電路了。但是如果它們的值比較相近,柵極電壓就會低于Ctrl in電壓,影響MOS管的開啟,所以放在R1左邊最好。

mos管怎么驅動
