pwm控制mos管驅動電機,pwm電機驅動-KIA MOS管


pwm控制mos管驅動電機

PWM脈寬調制是一種調節直流電機速度的辦法,下文驅動電路,采用24V供電(可接受輸入范圍15V-30V),最大電流80A。這些驅動器可以用來調節小型電動車的行駛速度。

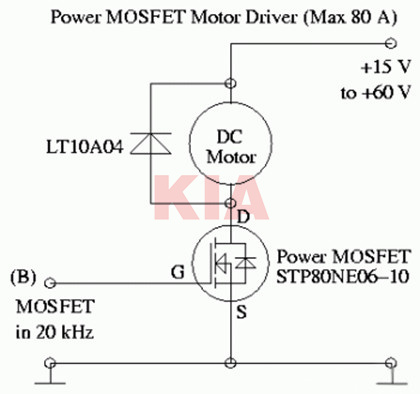

基于功率MOSFET的PWM電機驅動

MOSFET開關頻率達到20KHz。MOSFET本身需要一定的功率驅動,因為MOSFET的容性負載很大,門級要2A以上的電流驅動才能導通。因此在PWM電路和電機驅動電路之間,還需要插入一級MOSFET驅動電路。同時,隨著電機電流的加大,它也需要更大的散熱器。

pwm控制mos管,驅動

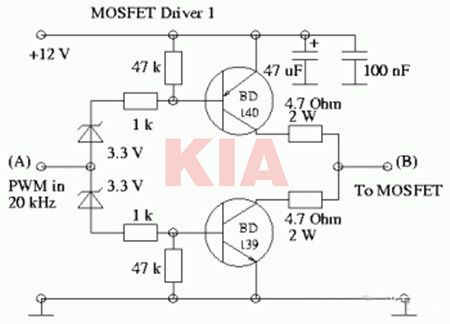

MOSFET驅動范例1

一種可行的MOSFET驅動電路,不如范例2的優秀。

pwm控制mos管,驅動

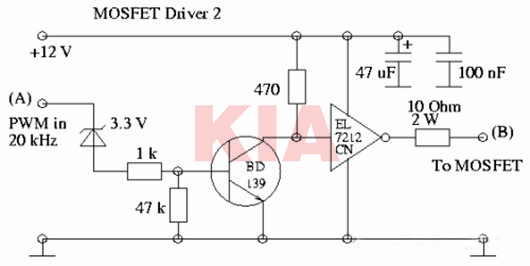

MOSFET 驅動范例2

堪稱最好的MOSFET驅動電路,用的是專用芯片EL7212CN作為核心,需要注意的是這種電路的輸出邏輯是反向的。

pwm控制mos管,驅動
