單片機驅動mos管電路原理,電路圖分享-KIA MOS管


單片機驅動mos管電路

單片機如何驅動MOS管?

常用的單片機一般分為5V單片機與3V單片機,單片機的IO口輸出的高電平電壓最高是可以接近電源電壓的,但會比電源電壓小一些。由于三極管是電流驅動型的元件,所以不需要太高的驅動電壓就可以飽和導通,而對于MOS管來講,根據不同型號參數的,導通電壓會有差別,單片機IO能夠輸出的電壓,對于大部分的MOS管來講是達不到其導通條件的。


所以在單片機驅動MOS的電路中,通常會采用三極管作為前級驅動,由電源電壓驅動MOS管開啟,有些開啟電壓較高的MOS管,還會提高驅動電壓,而不使用單片機的5V供電,比如12V、15V等等。


所以單片機不能直接驅動MOS管的主要原因是驅動能力的問題,單片機的IO輸出的電壓達不到MOS管的導通條件,或者達不到飽和導通的條件。

單片機驅動mos管

單片機驅動MOS管的電路原理主要是通過三極管作為中間級,來提高驅動能力和確保MOS管正常工作。單片機I/O口的電壓通常較低,而MOS管需要較高的驅動電壓才能達到飽和狀態,因此直接驅動可能會導致MOS管不完全導通,內阻增大,從而產生過熱問題。通過三極管作為中間級,可以有效提高驅動電壓,確保MOS管正常工作。


單片機I/O口驅動MOS管的電路設計包括:

三極管驅動部分:單片機I/O口輸出的低電平或高電平信號通過限流電阻連接到三極管的基極,三極管放大電流后驅動MOS管的柵極,從而控制MOS管的開關。

MOS管部分:MOS管的柵極通過三極管放大后的電流驅動,確保MOS管達到飽和狀態,從而控制其源極和漏極之間的導通與關閉。


單片機驅動mos管電路圖

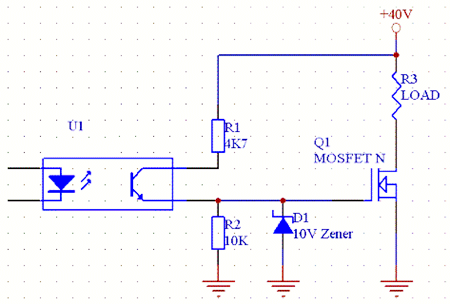

單片機驅動mos管電路主要根據MOS管要驅動什么,繼電器之類的小負載的話直接用51的引腳驅動就可以,要注意電感類負載要加保護二極管和吸收緩沖,最好用N溝道的MOS。

單片機驅動mos管

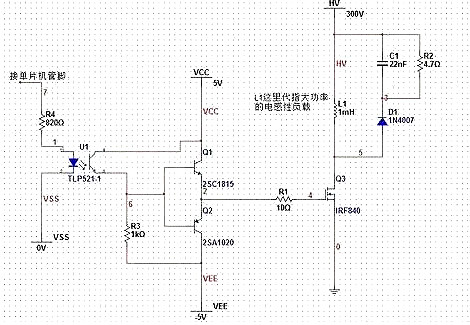

如果驅動的東西(功率)很大,最好要做電氣隔離、過流超壓保護、溫度保護等,此時既要隔離傳送控制信號(例如PWM信號),也要給驅動級(MOS管的推動電路)傳送電能。

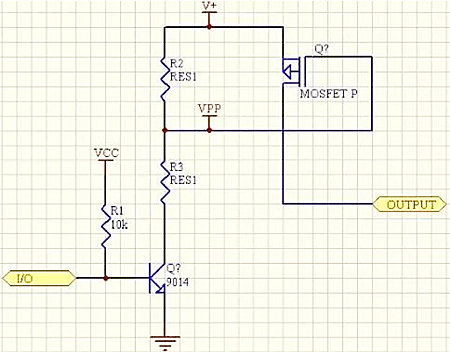

圖:適合開關頻率不高的場合,一般低于2KHz。

單片機驅動mos管

其中R1=10K,R2、R3大小由V+決定,V+越高,R2、R3越大,以保證電阻及三極管功耗在允許范圍,同時保證R2和R3的分壓VPP=V+ 減10V,同時V+不能大于40V。

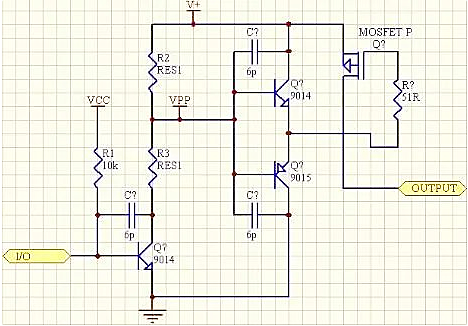

圖:適合高頻大功率場合,到達100KHz沒問題,同時可以并聯多個MOSFET-P管

單片機驅動mos管

R2、R3需要滿足和圖1一樣的條件,其實就是圖1加了級推挽,這樣就可以保證MOSFET管高速開關,上面6P小電容是發射結結電容補償電容,可以改善三極管高速開關特性。

另外:MOSFET的柵極電容較大,在使用的時候應該把它當成一個容抗負載來看。
