lm386功放電路,lm386音頻放大電路圖-KIA MOS管


lm386音頻放大電路

LM386用于大多數音頻電路,功耗較低。為使外圍元件最少,電壓增益內置為20。但在1腳和8腳之間增加一只外接電阻和電容,便可將電壓增益調為任意值,直至200。輸入端以地位參考,同時輸出端被自動偏置到電源電壓的一半,在6V電源電壓下,它的靜態(tài)功耗僅為24mW,使得LM386特別適用于電池供電的場合。

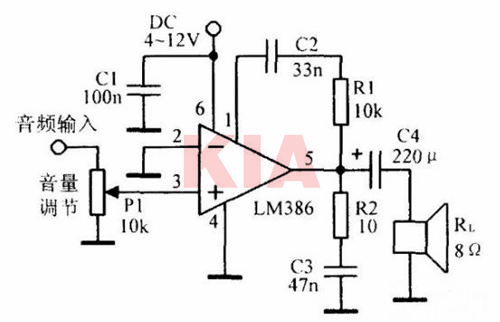

電壓增益200放大電路圖:

lm386功放,lm386音頻

在85Hz具有6db增益的放大電路。

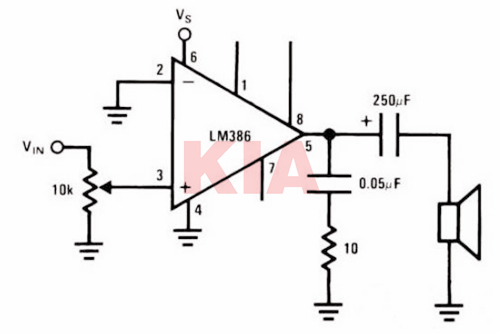

電池供電電路圖:

lm386功放,lm386音頻

在電源線上加上去耦電容,對于電池供電的設計來說,0.05mF的電容應該就夠了,而對于其他的設計或者電源線過長的話,100mF的電解電容再并聯一個0.05~0.1mF的瓷片電容效果會更好。


音頻放大器電路圖:

lm386功放,lm386音頻

由 Vcc 供電的 LM386 使用電阻器 R1 和電容器 C2。這是為了防止電路振蕩。電阻R2和電容C3在電路中起著重要作用,因為它改變了輸出中獲得的輸出增益。增加一個10uF的單個電容器將有助于獲得最大增益。與電阻R2一起使用將獲得約50db的增益。C3 的正極端子應連接到 IC LM1 的引腳 8,負極應連接到引腳 386。


電容C1用于將輸出耦合到揚聲器,POT可以修改輸出信號的增益。當輸入信號的電壓電平極低時,使用 LM386 設置高增益。
