TDA2030功放電路,TDA2030單電源接法-KIA MOS管


TDA2030功放電路

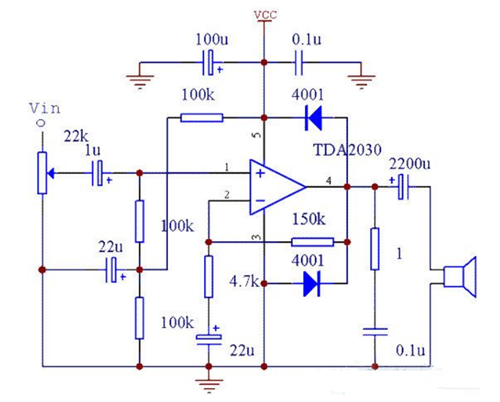

單電源接法OTL電路圖

TDA2030功放電路

OTL功放的形式:采用單電源,有輸出耦合電容。如圖所示電路中的R5(150kΩ)與R4(4.7kΩ)電阻決定放大器閉環增益,R4電阻越小增益越大,但增益太大也容易導致信號失真。


兩個二極管接在電源與輸出端之間,是防止揚聲器感性負載反沖而影響音質。C3(0.22uF)電容與R6(1Ω)的電阻是對感性負載(喇叭)進行相位補償來消除自激,該電路采用36V單電源,輸出功率約20W。

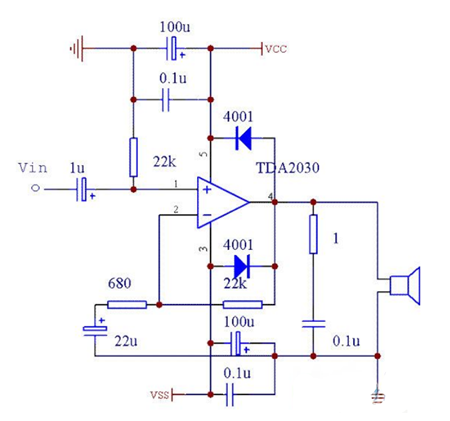

雙電源接法OCL電路圖

TDA2030功放電路

OCL功放的形式是采用雙電源,無輸出耦合電容,如圖所示,由于無輸出耦合電容低頻響應得到改善,屬于高保真電路。雙電源采用初級線圈中間點接地、上下電壓對稱相等的變壓器,經過整流濾波后構成t18V的雙電源,輸出功率為20W。

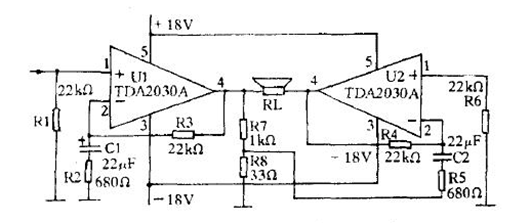

BTL形式功放電路圖

TDA2030功放電路

BTL的主要特點是:由兩個相同的功放組成,輸入信號互為反相。實際采用放大器的同相輸入與反相輸入,以保證輸入信號互為反相,同時還應使兩輸入信號的幅度相同,這樣便可以滿足BTL電路形式的基本要求。
