肖特基二極管續流作用,工作原理-KIA MOS管

信息來源:本站 日期:2024-10-10

分享到:

肖特基二極管續流作用,工作原理-KIA MOS管


肖特基二極管的特點

1.低正向導通壓降:肖特基二極管由于其金屬側(阱結)的高導電率,可以更快地吸收和輸送電荷,從而具有更低的正向導通電壓降。這一特性使得肖特基二極管在導通時能夠減少能量的損耗,提高電路的效率。


2.快速開關特性:肖特基二極管具有快速的開關特性,能夠更快地響應信號變化。這意味著在需要快速切換電流方向的電路中,肖特基二極管能夠更有效地控制電流,減少因開關延遲引起的信號失真。


3.反向恢復時間短:雖然肖特基二極管本身并不直接具有“反向恢復時間”這一概念(因為反向恢復時間通常與少數載流子的存儲效應相關,而肖特基二極管的結構并不涉及少數載流子),但其結電容相對較小,使得在電流方向切換時,電容的充放電過程較快,從而間接地實現了較短的“反向恢復”效果。

肖特基二極管續流

續流作用的重要性

1.保護元件:在電路中,當電感、繼電器等儲能元件斷電時,會產生反向電動勢。如果不加以處理,這個反向電動勢可能會擊穿或損壞電路中的其他元件。肖特基二極管通過其續流作用,可以將這個反向電動勢以電流的形式消耗掉,從而保護電路中的其他元件不受損害。


2.提高電路穩定性:肖特基二極管的續流作用可以延長電流的導通時間,減少因二極管開關時間引起的信號波動和失真。這對于提高電路的穩定性和可靠性具有重要意義。


3.降低功耗和熱量:在正向導通狀態下,肖特基二極管的低正向導通壓降意味著更少的能量損耗和更少的熱量產生。這對于提高電路的整體效率和延長元件的使用壽命都是有益的。


肖特基二極管續流作用

肖特基二極管的續流作用是指在導通狀態下,能夠通過反向偏置電壓的作用,使得二極管處于導通狀態而不需要外部施加正向電壓。

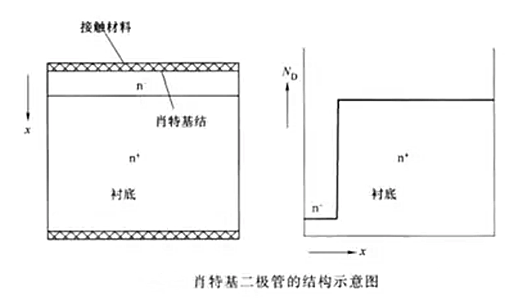

肖特基二極管的續流作用主要依賴于其特殊的內部結構和工作原理,包括肖特擦除層和阻礙區的作用。在反向偏置狀態下,肖特擦除層的金屬-半導體界面上的勢壘會阻擋電子從N區進入金屬區,起到阻擋反向漏電流的作用。


當施加正向偏置電壓時,金屬-半導體界面上的勢壘減弱,形成了導流通道,二極管處于導通狀態。通過這種工作原理,肖特基二極管可以實現快速開關和低反向漏電流的特性。


為什么要用肖特基二極管續流?

肖特基二極管導通電壓更低

使用肖特基二極管肯定損耗是更小的,溫度更低,這樣整個開關電源效率也更高。

二極管在導通到截止切換時,電流有一個向下的脈沖,峰值可以達到-1.2A,這個是反向電流。

也就是說,二極管存在反向導通的時間,并不能在電壓反向時馬上截止。


肖特基二極管速度更快,反向恢復時間更小

這是因為肖特基二極管存在結電容,這個結電容大概是200pF左右,比硅二極管要大(硅一般是20pF左右,這里的數值僅供參考,不同二極管不同),電容電壓發生變化,自然會有充放電發生,就形成了電流。
