分壓電路和限流電路原理區別-KIA MOS管


分壓電路和限流電路

分壓電路和限流電路是兩種重要的電路配置,在電子設備和電路設計中有著廣泛的應用。限流保護電路元件,防止過載損壞,而分壓則能夠將電壓按需求進行調節,提供適合的電壓供給。


限流是一種保護電路的方法,通過限制電流的大小,防止電路中的元器件過載或損壞。限流電路根據需要對電流進行控制,可以采用電阻、可變電阻或其他電路元件來實現。當電路中的電流超過設定的限制值時,限流電路會自動降低電流,保護電路元件。


分壓電路則是將輸入電壓分成兩個或多個較低的輸出電壓。分壓原理通常利用電阻串聯或柵壓分壓等方法來實現。通過選擇合適的電阻比例,分壓電路可以將輸入電壓按一定比例分配到輸出端,以滿足特定的電路需求。分壓電路常用于降低電壓、調節電壓等應用場合。


分壓電路和限流電路原理

分壓電路

分壓電路是指將一個電壓源連接到兩個或多個電阻上,以便在每個電阻上獲得一個分壓的電路。分壓電路的基本原理是根據歐姆定律(U=RI),即電壓等于電流乘以電阻。在分壓電路中,流過所有電阻的電流相同,因此每個電阻上的電壓與電阻值成正比。


分壓電路的常用公式為:

Vout=VinR2/(R1+R2)

其中:

Vout是輸出電壓

Vin是輸入電壓

R1和R2是電阻值


分壓電路的常見應用包括:

電壓調節:分壓電路可以用來調節電壓的大小,例如在儀表電路中使用分壓電路來調整儀表的指示范圍。

信號分壓:分壓電路可以用來分壓信號,例如在音頻電路中使用分壓電路來調節信號的幅度。

電源供電:分壓電路可以用來提供多個不同電壓的電源,例如在電子設備中使用分壓電路為不同的電路模塊供電。


限流電路

限流電路是指用來限制電路中電流大小的電路。限流電路的基本原理是利用電阻的阻礙作用來限制電流的流動。在限流電路中,限流電阻與負載串聯連接,限流電阻的阻值會限制流過電路的電流。


限流電路的常用公式為:

Ilimit=Vin/Rlimit

其中:

Ilimit是限流電流

Vin是輸入電壓

Rlimit是限流電阻值


限流電路的常見應用包括:

保護電路:限流電路可以用來保護電路免受過電流的損壞,例如在電子設備中使用限流電路來保護電路中的元件。

電流控制:限流電路可以用來控制電流的大小,例如在電機控制電路中使用限流電路來控制電機的轉速。

LED驅動:限流電路可以用來為LED提供恒定電流,確保LED燈亮度穩定。


分壓電路與限流電路的區別

工作原理:分壓電路是利用電阻分壓來獲得不同電壓,而限流電路是利用電阻阻礙電流來限制電流大小。

應用:分壓電路主要用于電壓調節、信號分壓和電源供電,而限流電路主要用于保護電路、電流控制和LED驅動。


分壓電路,限流電路

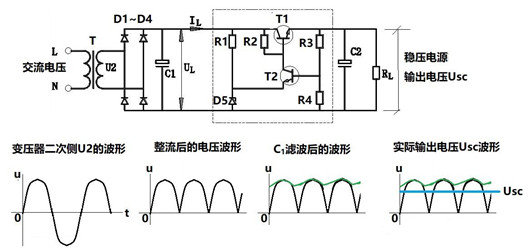

上圖是穩壓電源電路。最右側的電阻R3和R4,它們的任務就是對輸出電壓進行分壓,使得晶體管T2的基極獲得輸出電壓的偏差信號。中間的電阻R1,它就是穩壓二極管D5的限流電阻。R1的取值是把1.2倍U2的電壓減去穩壓二極管的穩定電壓,再除以穩壓二極管的最小穩定電流。在實際工作時,R1上的電流流入穩壓二極管D5,而晶體管T2發射極電流亦流入穩壓二極管,此時穩壓二極管的電流不得超過其最大穩定電流。可見,分壓與限流完全不同。分壓是為了獲得一個合適的電壓,而限流則是限制電流不超過某個確定值。
