VMOS管電子鎮流器電路

下圖是由VMOS管組成的電子鎮流器電路，其工作頻率為40KHz，可節能25%。

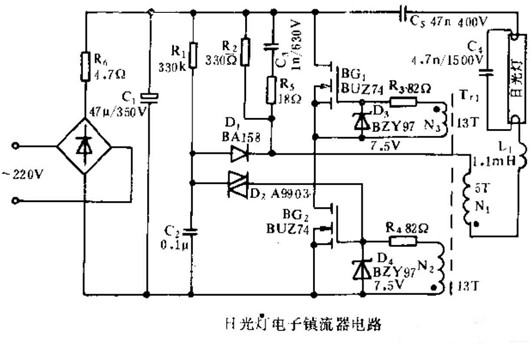

VMOS管電子鎮流器電路

電阻R1，電容C2，雙向二極管D2構成鋸齒波發生器，接通電源后，C2經R1充電，當C2的電壓達到D2的擊穿電壓時，尖電流脈沖加到BG2的柵極，由于變壓器的耦合作用，電路開始振蕩，其振蕩頻率由L1，C4決定，此時，鋸齒波發生器停止工作，C2經D1，BG1放電。

電路工作時，C4，L1形成的串聯諧振電路能產生峰、峰2000V的啟動電壓，按圖中的數據，日光燈啟動前頻率為70KHz，啟動后頻率為40KHz。C5是防止管壓降，防止日光燈電流中具有直流成分。當燈管功率為50W時，燈管電流約為0.45A。
