這里我們采用瞬時極性法。
假如，瞬時電壓vi為+，則經過同相端，Vout為+，經過R1,R2分壓，Vr也為正。
集成運放的差模輸入電壓等于輸入電壓與反饋電壓的差：
差模電壓=Vi-Vr，正-正，削弱了外加輸入信號的作用，使放大倍數減小，為負反饋。
正反饋
同理，
假如，瞬時電壓vi為+，則經過同相端，Vout為-，經過R1,R2分壓，Vr也為負。
集成運放的差模輸入電壓等于輸入電壓與反饋電壓的差：
差模電壓=Vi-Vr，正-負，增強了外加輸入信號的作用，使放大倍數增大，為正反饋。
根據反饋信號在放大電路輸出端的采樣方式不同，分為電壓反饋和電流反饋。反饋信號也有兩種：電壓和電流，其實也是一種。

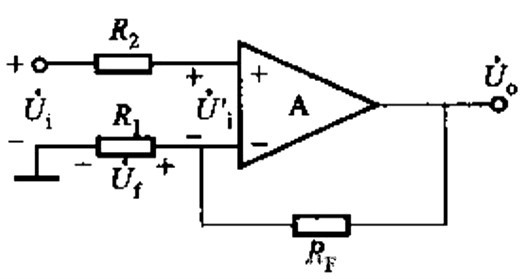

比如，上圖1中的反饋電壓uf等于輸出電壓在電阻R1和RF分壓后的結果，所以反饋電壓與輸出電壓成正比。
則為電壓反饋。
反饋電壓Uf=Io*RF,即反饋電壓與輸出電流成正比，由輸出電流決定，則為電流反饋。
書面方案：將信號輸出端接地,如果反饋信號立即消失,則說明是電壓反饋；如果反饋信號依然存在,則說明是電流反饋。
土方案（極其準）：看反饋網絡與輸出端的連接方式,如果反饋網絡與信號輸出端直接相連,則是電壓反饋,如果反饋網絡并沒有與輸出端直接相連,則是電流反饋。
