TOLL封裝布局縮減30% 80V/240A KCT1808A-KIA MOS管

KIA半導體近期推出了幾款采用 TOLL 封裝的 NMOS 產品。相比 TO-263-6L，TOLL占板面積縮小30％，高度減小50％，節省了寶貴的 PCB 應用空間，而且熱阻更小從而散熱效率更高，封裝寄生電感更小，有助于降低生產成本和散熱解決方案成本、提高功率密度。

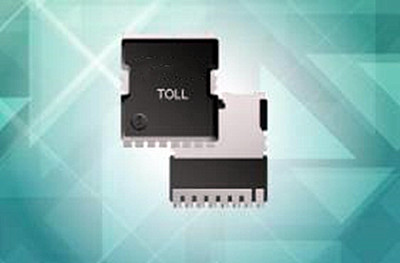

TOLL封裝 80V/240A KCT1808A

TOLL（TO-無引腳）封裝能夠高效節約空間，它最高支持 300A 電流，并且專為汽車應用量身定制。

該封裝的特性：

--低封裝寄生和電感效應，具有世界一流的導通阻抗

--出色的 EMI 表現和熱性能

--空間節省：與 7 LD DDPAK 封裝相比，布局縮減 30%，厚度只有其 50%

--封裝擁有可焊側翼，適用于汽車應用市場

--該封裝是一種注冊的 JEDEC 封裝外形

特色

--最低導通阻抗

--電流能力 (300A)

--低封裝寄生與電感效應

--減少并聯冷卻的需求

--系統成本降低

--緊湊型設計

--并排雙晶粒能力

--雙面外露式焊盤以優化熱性能

--窄線寬薄片晶圓切割

--更大/更高密度的引腳框架條帶

--環境友好的無鉛焊膏

--鋁線互連

TOLL封裝 80V/240A KCT1808A

特征

使用先進的SGT技術

極低RDS（開啟）。典型值=1.25mΩ@VGS=10V

優秀的柵極電荷x RDS（on）產品（FOM）

應用

電機控制和驅動

電池管理

DC/DC轉換器

通用應用程序

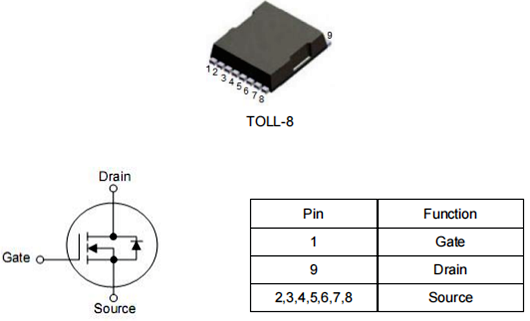

TOLL封裝 80V/240A KCT1808A封裝圖

TOLL封裝 80V/240A KCT1808A

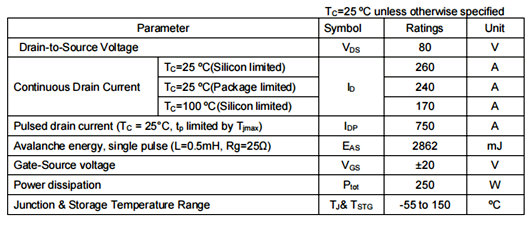

TOLL封裝 80V/240A KCT1808A參數

TOLL封裝 80V/240A KCT1808A

關于MOSFET想了解更多請來電垂詢或者點擊咨詢。
