NPN和PNP 是三極管的兩種類型，一般的作用是放大和做開關使用，下面從常見的驅動蜂鳴器的電路來進行分析。
電路連接中，NPN三極管的B基極一般是控制腳，C集電極接VCC，E發射極接GND；PNP三極管的B基極一般是控制腳，C集電極接GND，E發射極接VCC。
三極管做開關的導通和關斷條件
NPN導通Ube>Uon；NPN關斷Ube<Uon。
PNP導通Ueb>Uon；NPN關斷Ueb<Uon。
電路圖

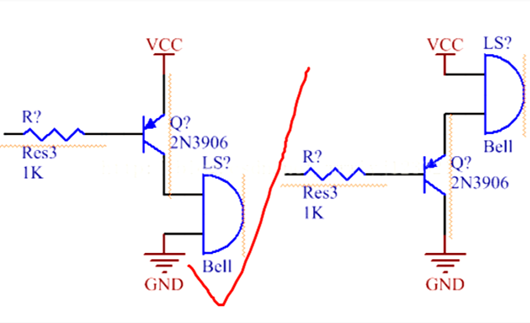

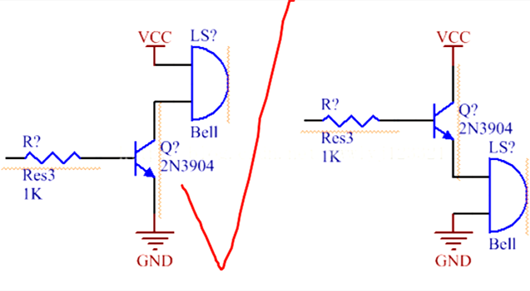

下面是NPN和PNP三極管驅動蜂鳴器的電路圖，蜂鳴器的位置有兩種解法，都是左圖的解法更加的合適，因為左圖可以保證發射極電壓的穩定性，避免電平的不確定性對電路的影響。
此NPN驅動電路中，VCC是3.3V/5V，控制信號為低電平0V，NPN斷開，蜂鳴器不響；控制信號為高電平3.3V，NPN導通，蜂鳴器響。
此PNP驅動電路中，VCC是3.3V，控制信號為低電平0V，NPN導通，蜂鳴器響；控制信號為高電平3.3V，NPN斷開，蜂鳴器不響。
如果選的是PNP，那么VCC就不能是5V，否則會導致蜂鳴器一直響。
