TOLL封裝特點、應用 TOLL封裝NMOS首推-KIA MOS管
信息來源:本站 日期:2022-11-14
TOLL是一種表面貼裝型封裝,所需空間比常見的D2PAK封裝小27%。它也屬于4引腳型封裝,能夠對柵極驅動的信號源端子進行開爾文連接,從而減小封裝中源極線的電感,進而發揮MOSFET高速開關性能,抑制開關時產生的震蕩。新型MOSFET適用于數據中心和光伏功率調節器等工業設備的電源。
主要優勢:
1)有效提高系統能效;
2)降低系統EMI噪聲;

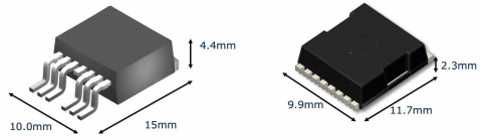

3)改善熱耗散特性及減小系統體積,如與D2PAK7pin封裝相比,新型TOLL的占位面積減少了30%,厚度降低了50%,在需要緊湊結構設計的應用中優勢顯著。

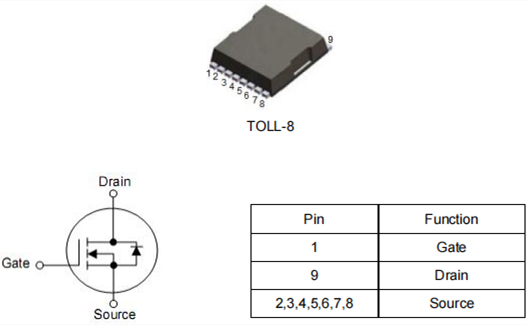

TOLL封裝外形圖TOLL-8L
TOLL封裝
特點
1.極低的導通電阻
2.較大的電流能力
3.極低的封裝寄生電感(1nH)4.較低的封裝熱阻
優勢
1.減少器件并聯數量
2. 更高的系統可靠性
3.降低系統成本
4.適用于緊湊型應用
應用
1.無刷直流電機驅動
2.鋰電池保護
3.動力轉向/48V輕混
4.通信電源/負載系統
TOLL(TO-無引腳)封裝設計,能夠高效節約空間,為電流高達300A的汽車應用量身定制;低封裝寄生和電感效應,具有世界一流的導通阻抗;出色的EMI表現和熱性能;空間節省:與7LDDDPAK封裝相比,布局縮減30%,厚度只有其50%;封裝擁有可焊側翼,更適用于汽車應用市場。
五大應用領域:汽車電子、電力通信、負載(POL)電源、輕型電動汽車(LEV)、電池管理。
使用先進的SGT技術
RDS極低(on)。典型值=1.6mΩ@VGS=10V
出色的柵極電荷x RDS(on)產品(FOM)
應用
電機控制和驅動
電池管理
DC/DC轉換器
通用應用程序
KCT1810A 100V 240A封裝圖

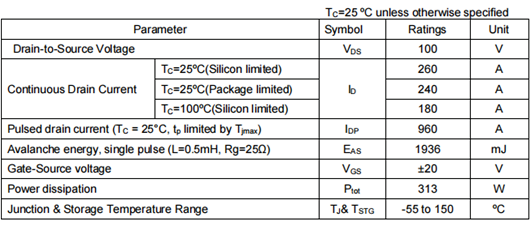

KCT1810A 100V 240A參數
關于MOSFET想了解更多請來電垂詢或者點擊咨詢。
