負反饋放大電路

負反饋放大電路是指引入了交流負反饋的放大電路。交流負反饋能夠穩定放大電路的信號輸出。因為負反饋的基本作用就是將引回的反饋量與輸出量相減,從而調整電路的凈輸入量和輸出量。


交流負反饋的四種方式:電壓串聯、電壓并聯、電流串聯、電流并聯。從輸出端觀察,反饋量是想要穩定輸出電壓還是想穩定輸出電流。從輸入端觀察,反饋的結果是減小凈輸入電壓還是凈輸入電流。反饋量若取自輸出電壓則稱為電壓反饋,若取自輸出電流則稱為電流反饋。反饋量與輸入量若以電壓方式相疊加,則為串聯反饋,若以電流方式疊加,則是并聯反饋。


負反饋放大電路的計算

深度負反饋放大電路的近似估算

只有放大電路滿足了深度負反饋這個條件,我們才可以用近似計算法來估算電路的放大倍數。這一點是我們學習的重點。即:(1+AF)>>1時,可以對放大倍數進行估算。


當(1+AF)>>1時,則 Af=A/(1+AF)≈A/AF=1/F 由此可見,引入負反饋后,放大電路的放大倍數僅取決于反饋系數F,與基本放大電路的放大倍數基本無關。


我們根據Af和F的定義:    Af=XO/Xi         F=Xf/XO


可得到如下近似關系:  Xi≈Xf   即:在深度負反饋時,輸入量等于反饋量,凈輸入量為零。


(1)對于串聯負反饋     Uf≈Ui   Ui'≈0

從此式找出輸出電壓輸出電壓Uo與輸入電壓Ui的關系,從而估算出電壓的放大倍數Auf


(2)對于并聯負反饋     If≈Ii    Ii'≈0

從此式找出Uo和Ui的關系,估算出Auf


負反饋估算方法

我們以串聯電壓負反饋放大電路為例:

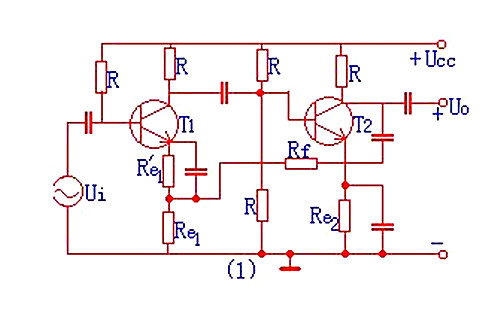

如圖(1)所示電路為串聯電壓負反饋放大電路,試分析其電壓放大倍數

負反饋放大電路 計算

由于是串聯電壓負反饋,故Ui≈Uf。

輸出電壓Uo經Rf和Re1分壓后反饋到輸入回路。

即:

負反饋放大電路 計算

則:

負反饋放大電路 計算

由于輸出電壓與輸入電壓的相位一致,故電壓的放大倍數為正值。

注:當放大電路不滿足深反饋時,不能用此方法求解電壓的放大倍數。
