MOS管TJ、TA、TC

一般情況下 TC=TJ-P*Rjc 或者TA=TJ-P*Rja

P是芯片最大的功耗

Rjc是結殼間的熱阻Rja表示結與環境間的熱阻

應用比較廣泛的是計算二極管和MOS管的損耗和溫度是否支撐的住，我們一般計算都是室溫下25，如果是放在溫箱中TA帶入就不能是25

比如一個器件室溫下工作TA=TC=25度

功耗最大是1.5W Rja=Rjc=83.3

TJ=25+1.5*83.3=149.95

所以  TC=150-P*Rjc

假如管子功耗是1W 則最大能承受的的殼體溫度為TC=150-1*Rjc=66.7度

如果殼體溫度大于66.7度  對應的管子的功耗必然下降 管子本身也對應有一個功耗的降額值

比如說12mw/度  那么對應的功耗P=Pmax-(TC-25)*0.012

P=1.5-（66-25）*0.012=1.008W 同溫度計算值相差不大  公式適應

通過這種方式 可以變相算出TJ TC和功耗等情況。

同時  當溫度過高時 二極管的正向電流會相應減小 （跟負載能力相關） 正向?qū)▔航禃?huì)相應減小 這個可以參考手冊曲線，選型二極管的時候一定要保證二極管的損耗在0.5W內，否則不適應于二極管的場合。

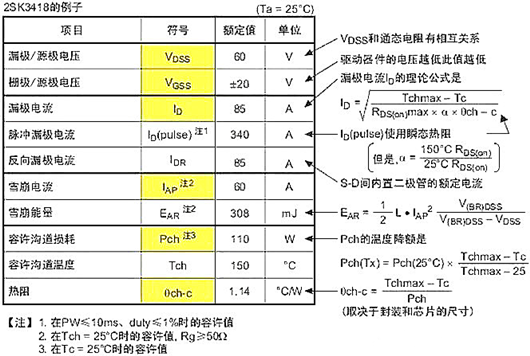

按照上面的公式可以 推出TJ=25+110*1.14=150  符合公式

P=(150-TC)/1.14

假如工作環境在60度的時候  則P=（150-60）/1.14=79W

MOS管選型時候需要考慮開關損耗和溫度

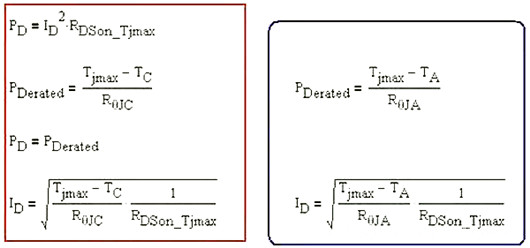

純開關應用  不考慮開關損耗是 P=ID^2*Rdson  ID是連續漏電流

按照實際應用推算   P=(150-TC)/1.14 公式 可以反向推導ID是多少。

當涉及到開關 必須要考慮的就是損耗  損耗與芯片的運行溫度和發熱量有關系

MOS管的損耗包含：AC損耗 DC損耗  死區時間功耗（在有占空比的時候用到  同步整流時候二個管子同時關閉）

AC 損耗（PswAC） = ? * Vds * Ids * (trise + tfall)*Fsw

DC 損耗: PswDC = RdsOn * Iout * Iout * 占空比（其中占空比為輸出/輸入）

死區時間損耗Pdt=2*VF(體二極管的導通壓降)*Io*Tdead_time*Fsw

如果是同步整流電流  則:

高邊管的導通電阻損耗PswDC = RdsOn * Iout * Iout *(Vo/vin)

低邊管的導通電阻損耗PswDC = RdsOn * Iout * Iout *(1-Vo/vin)

如果是異步整流，則下管是二極管：

高邊管的導通電阻損耗PswDC = RdsOn * Iout * Iout *(Vo/vin)

二極管的導通電阻損耗PswDC = VF*Iout*(1-Vo/vin)
