做一個電源電路設計的最初目的是想放電時使用高電壓，充電時使用低壓。（充電時不用拆電池，使用手機充電器即可進行充電）。
于是找到了以下思路：
在充電時使之并聯，放電時使之串聯。
具體的應用：3節18650鋰電池，使用一個1開4聯開關。充電時把開關撥到上面使用并聯，用TP4056降壓充電芯片，使用一般的手機充電器即可充電。充滿電壓為4.2V。
放電時把開關撥到下面使用串聯，這樣放電電壓能有3.7*4=11.1V。
不使用時開關撥到中間，3節電池全部斷開。不會漏電。

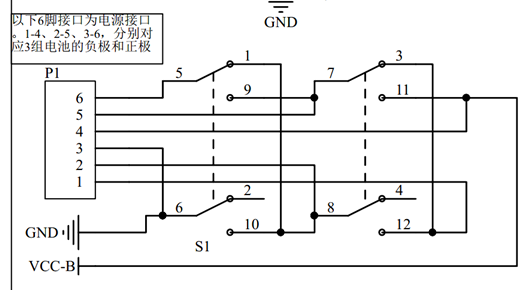

具體電路如圖：
注意開關一定要同時開關。使用1開4聯的即可。
