倍壓整流電路是利用二極管的導向作用，使電容器進行充放電，幾個電容器的電壓相互疊加起來，就能獲得較高的電壓輸出了，所以，倍壓整流電路在電路中常用來升高電壓。
倍壓整流電路的工作原理，先來看一個二倍壓整流電路。
需要注意的是，倍壓整流電路輸入的是交流電，輸出的是直流電，一般是使用升壓變壓器將電壓升高，升壓后再輸入到倍壓整流電路。
為方便分析，把變壓器輸出的電壓分成正半周和負半周進行分析，這里把變壓器輸出電壓的峰值電壓記為Um，不考慮二極管導通壓降的情況下，在交流電正半周到來時，C1充滿電后兩端電壓為Um。

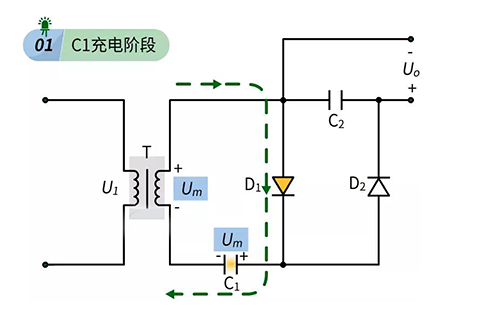

如下圖所示：

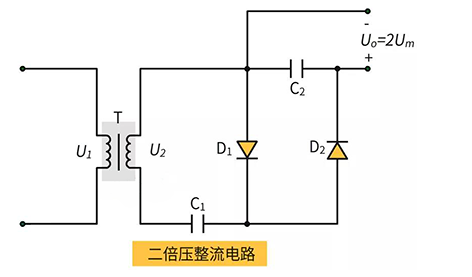

而在負半周時，變壓器電壓與電容C1電壓疊加起來給C2進行充電，C2充滿電后兩端電壓為2Um。如下圖所示：
這就實現了兩倍電壓的輸出了，需要注意的是，如果考慮到二極管的管壓降，或者在交流電輸入頻率太低時通過電容會有一定阻抗情況下，電路輸出電壓會比理想中的電壓要小。

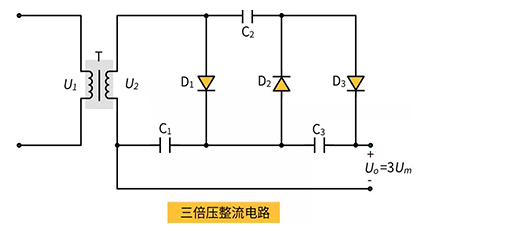

如果在上圖的二倍壓整流電流的基礎上再增加二極管和電容器，就可以實現輸出電壓的增加，比如增加多一個二極管和電容器，就變成了三倍壓整流電路。

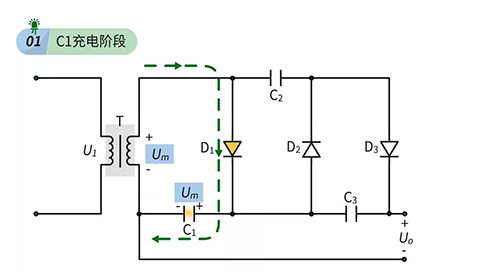

下面一起來分析一下這個電路的工作過程吧。在第一個交流電正半周到來時，電容C1充滿電，兩端電壓為Um，如下圖所示：
在第一個負半周到來時，變壓器和電容C1的電壓進行相互疊加，使電容C2充滿電，兩端電壓為2Um，如下圖所示：

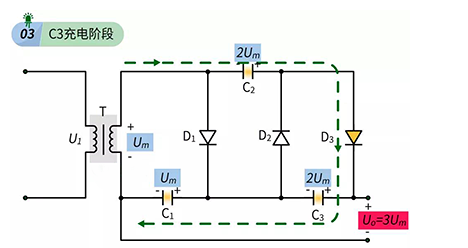

在第二個正半周到來時，變壓器電壓、電容C2電壓、電容C1的電壓進行相互疊加（因為電容C1的電壓方向是反的，所以最后會抵消掉一個Um），使電容C3充滿電，其兩端電壓為2Um，如下圖所示，
這樣一來，負載上得到的電壓就是電容C1與電容C3疊加起來的電壓了，電壓為3Um，實現了三倍升壓。
如果在后面繼續增加二極管和電容器，理論上還能獲得更高電壓的輸出。
