大功率DC-DC調壓器電路原理圖解析-KIA MOS管


平常在工作中,免不了要使用各種電壓等級的電源。有時候也會遇到不是標準電壓輸入如+9V,或者+3V電壓。如何利用現有的資源簡單、快速得到自己想要的輸入電壓呢,如果有DC-DC調壓器不就可以實現嗎?


一提到大功率DC-DC調壓器,大家就會聯想到它那復雜的電路,很多的電子元器件,尤其是給我們自制帶來極大的不便的開關變壓器。今天向大家介紹的這款大功率DC-DC調壓器,僅需四個電子元器件。


這四個電子元件為:一個1K/2W的電阻,一個10K的可調電阻,一個IRF640型場效應管,一個精密基準電壓源TL431。從輸入端輸入一定的直流電壓,通過調節10K的可調電阻,在輸出端就可以得到你想要的任意電壓值。


此款大功率DC-DC調壓器的調壓范圍為:0V至輸入電壓之間。由于是大功率的,通過IRF640的電流會很大,必須給IRF640加裝一定的散熱片,以保證穩定可靠的工作。


大功率DC-DC調壓器 電路

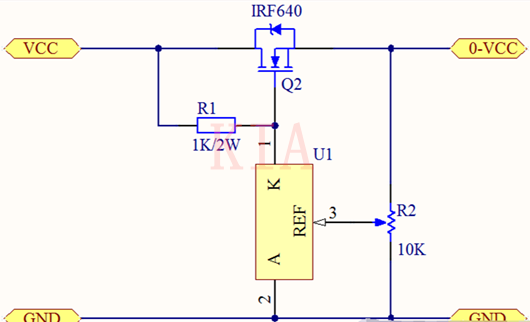

大功率DC-DC調壓器的電路原理圖


大功率DC-DC調壓器 電路

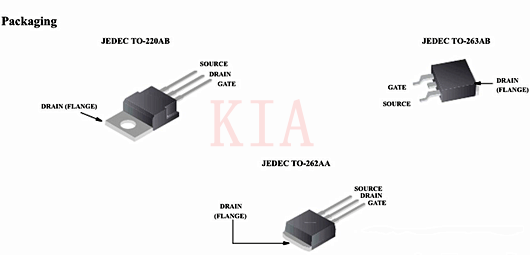

IRF640的外形圖和管腳排列


大功率DC-DC調壓器 電路

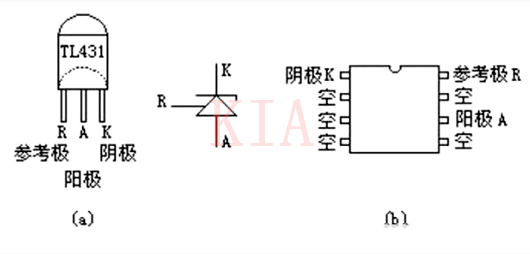

TL431的外形圖和管腳排列


由于元件很少,自制時也可不用電路板,可直接搭焊。只要元件是好的,電路不接錯,就可以一裝即成,很適合初學者制作。功率的大小由兩點所決定:


1.輸入直流電源本身的功率。


2.場效應管的功率。輸入直流電壓的大小由場效應管的耐壓所決定。


此款大功率DC-DC調壓器穩定可靠。此外,場效應管還可以用IRF1010,75N75等型號的N溝道場效應管直接代用。經試驗,幾乎所有的N溝道場效應管均可以使這個電路正常工作。
