【電子精選】分享-功率因數校正(Power Factor Correction)-KIA MOS管

信息來源:本站 日期:2022-03-03

分享到:

【電子精選】分享-功率因數校正(Power Factor Correction)-KIA MOS管


PFC--PFC的英文全稱為“Power Factor Correction”,意思是“功率因數校正”,功率因數指的是有效功率與總耗電量(視在功率)之間的關系,也就是有效功率除以總耗電量(視在功率)的比值?;旧瞎β室驍悼梢院饬侩娏Ρ挥行Ю玫某潭龋敼β室驍抵翟酱?,代表其電力利用率越高。


功率因數是用來衡量用電設備用電效率的參數,低功率因數代表低電力效能。為了提高用電設備功率因數的技術就稱為功率因數校正。


對于一個整流電路,在輸出端都會并聯一個濾波電容(或者一排電容),以讓輸出的直流能更平滑,然而濾波電容會造成交流輸入電壓與輸入電流間的相位偏移。


我們都知道功率因數的定義為有效功率與視在功率的比值,如果AC電壓和電流間的相位差為φ,那么功率因數(PF)=cosφ。如果想要提高電路的效率,那就必須想辦法提高PF。


然而,對于整流電路,只有當AC電壓大于濾波電容兩端電壓Vc時,才會有輸入電流,這種特性就造成了AC電流波形完全從正弦波偏離,會極大地影響功率因數。為了盡量使AC電流變回正弦波,我們引入了PFC電路。


功率因數校正 電路 MOSFET

電流I從正弦波偏離


<補充>關于PF=cosφ的推導:

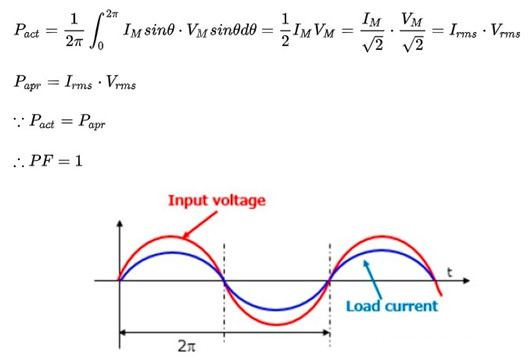

1) 阻性負載

對于純電阻負載,電壓與電流間不存在相位差,所以PF=1。

功率因數校正 電路 MOSFET

阻性負載

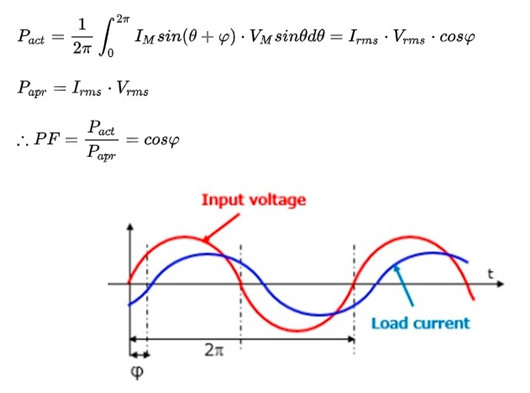

2) 容性/感性負載

對于容性或感性負載,因為電壓與電流間存在相位差,所以PF<1。

功率因數校正 電路 MOSFET

容性負載


PFC拓撲

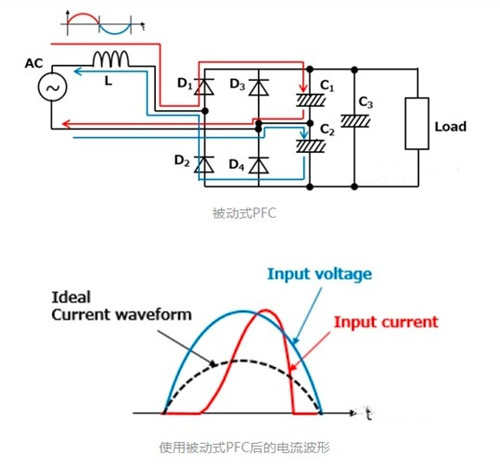

被動式/無源式(Passive PFC)

使用了被動式PFC的全波二倍壓整流電路的拓撲結構如下圖所示。在被動式PFC中,電感被用來提高功率因數。


功率因數校正 電路 MOSFET

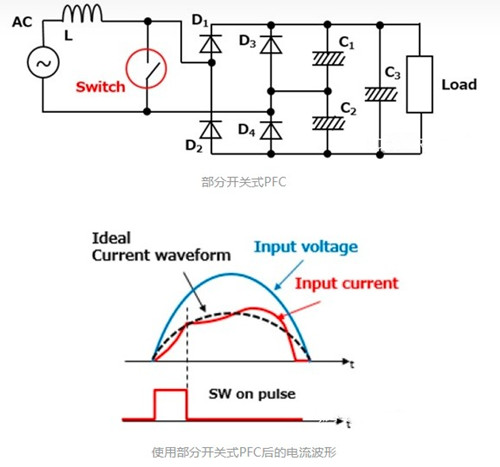

部分開關式(Partial-switching PFC)

與被動式PFC相比,部分開關式PFC增加了一個開關器件,通過延長電源電流輸出時間來提高功率因數。當開關器件導通時,來自電源的電能會儲存在電感中。因此,部分開關式PFC還具有boost的功能。


功率因數校正 電路 MOSFET


主動式/有源式(Active PFC)

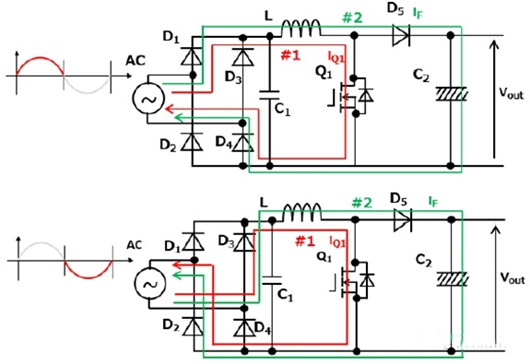

最基礎的主動式PFC(利用了boost電路)的拓撲結構如下。紅色箭頭代表了MOSFET導通時的電流路徑,綠色箭頭則是MOSFET關斷時的電流路徑。根據電流的導通模式,主動式PFC可以分成3種模式:CCM,CRM(BCM),DCM。


功率因數校正 電路 MOSFET

基于boost電路的主動式PFC

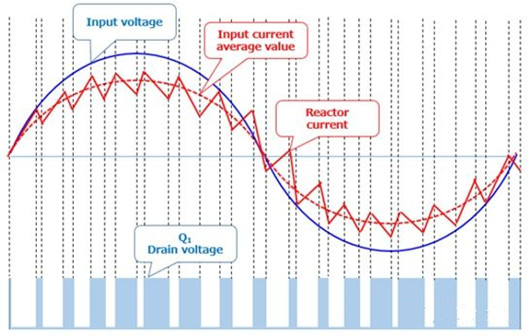

① 連續導通模式(Continuous Conduction Mode, CCM)

在連續導通模式下,一直會有電流流過電感,因此MOSFET需要在電感電流變成0之前開通。通常來講,CCM會工作在一個固定的頻率下,以控制AC輸入電流呈正弦波。和其他模式相比,CCM的優點是能夠降低電感電流的紋波。


其缺點是,當MOSFET開通時,濾波電容的電壓會反向加在二極管上,由于正向導通時的少數載流子們依舊聚集在PN結兩側,在這個反向電壓的作用下少數載流子會發生漂移運動,二極管會形成較大的反向電流。


這個反向電流再加上電感電流會一起流過MOSFET,因此MOSFET會產生較大的開通損失(turn-on loss)。為了減少這種開通損失,建議選用SiC肖特基二極管(Schottky Barrier Diode, SBD),因為肖特基二極管的反向恢復時間較短。


功率因數校正 電路 MOSFET

連續導通模式


② 臨界導通模式(Critical Conduction Mode, CRM/Boundary Conduction Mode, BCM)

在臨界導通模式下,MOSFET會在電感電流降到0時開通,因此MOSFET的開通損失較小。CRM需要監測電路輸出電壓,然后根據電壓調整MOSFET脈沖寬度。


當輸出電壓過高時,會減小MOSFET脈沖寬度;當輸出電壓過低時,會增加MOSFET脈沖寬度。所以諧振頻率也不會固定,因為需要根據輸出電壓調整。


功率因數校正 電路 MOSFET

臨界導通模式

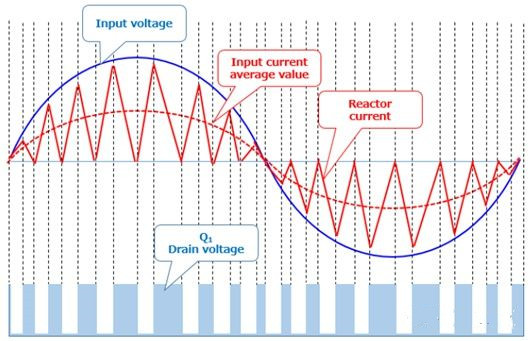

③ 不連續導通模式(Discontinuous Conduction Mode, DCM)

在不連續導通模式下,每個周期內都存在電流為0的時期。與其他兩種模式相比,DCM的峰值電流較大,MOSFET關斷損失(turn-off loss)較大,電路的整體效率較低。但是,DCM不會受到二極管反向恢復時間的影響,MOSFET的開通損失也很小。


功率因數校正 電路 MOSFET

不連續導通模式

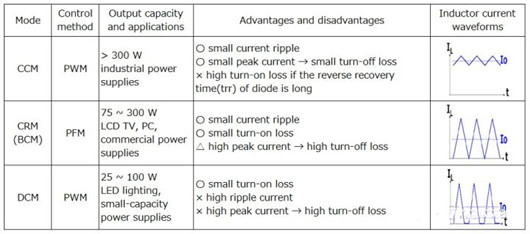

④ 3種模式的比較

功率因數校正 電路 MOSFET


PFC應用電路

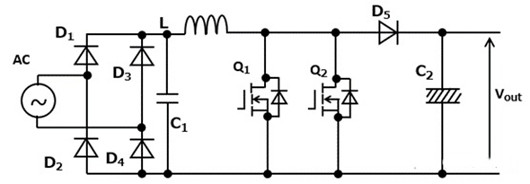

MOSFET并聯型PFC(PFC with parallel MOSFETs)

使用多個MOSFET并聯能夠支持大電源輸入,因為電流會被分流,也同時減小了開關損耗。對于每個MOSFET,必須保證它們的電氣特性和驅動條件相同。

功率因數校正 電路 MOSFET

MOSFET并聯型PFC
