【分享】IGBT和MOSFET功率模塊NTC溫度控制-KIA MOS管


溫度控制是MOSFET或IGBT功率模塊有效工作的關鍵因素之一。盡管某些MOSFET配有內部溫度傳感器 (體二極管),但其他方法也可以用來監控溫度。


半導體硅PTC熱敏電阻可以很好進行電流控制,或鉑基或鈮基(RTD)電阻溫度檢測器可以用較低阻值,達到更高的檢測線性度。


無論傳感器采用表面貼裝器件、引線鍵合裸片還是燒結裸片,NTC熱敏電阻仍是靈敏度優異,用途廣泛的溫度傳感器。只要設計得當,可確保模塊正確降額,并最終在過熱或外部溫度過高的情況下關斷模塊。


本文以鍵合NTC裸片為重點,采用模擬電路仿真的方法說明功率模塊降額和關斷基本原理。


為什么模擬? 模擬是簡化并以可視方式說明不同現象的理想方法,也適用于開發直觀應用。最后一個動機是經濟因素:我們僅用免費軟件 (LTspice) 開發仿真,而其他設計工具用于更加復雜的設計。


現在,我們來看圖1所示LTspice設計,這是一個簡單的升壓轉換器設計。不過,由于LTspice的多功能性,IGBT和二極管模型被熱模型取代,熱通量用輸出腳明確表示,可將其連接到熱電路 (如散熱器)。我們使用簡單的RC電路 (實際情況下,設計人員需要仔細將Zth模型定義為Cauer或Foster模型)。


MOSFET IGBT 功率模塊

圖1


轉換器工作期間,熱通量形成熱點 (本例中,節點Tsyst產生電壓,需要控制溫度)。這個溫度輸入NTC模型 (Vishay引線鍵合裸片NTCC200E4203_T)。NTC信號通過惠斯通電橋與閾值對比、放大,與鋸齒形信號 (Vsaw) 進行比較。


最終輸出Vsw是加在IGBT柵極的脈沖信號。Rlim阻值定義溫度閾值以下,我們在IGBT柵極加100 %滿占空比脈沖。過熱時—IGBT和二極管產生熱量—加上環境溫度 (熱電路節點Tamb電壓),占空比減小,降壓轉換器輸出/輸入比 (Vout / Vcc) 下降。


于是,熱量減小,溫度開始恢復穩定。高于一定溫度極限時,這個比值必須減小到1。


為在合理時間內完成仿真,必須降低散熱器熱量。熱量增加可能需要幾分鐘甚至幾小時,我們希望很短時間內看到效果。


以下是仿真結果:每個圖中顯示的結果含或不含溫度降額 (為取消溫度控制,Rlim取值非常低)。


MOSFET IGBT 功率模塊

圖2


MOSFET IGBT 功率模塊

圖3


MOSFET IGBT 功率模塊

圖4

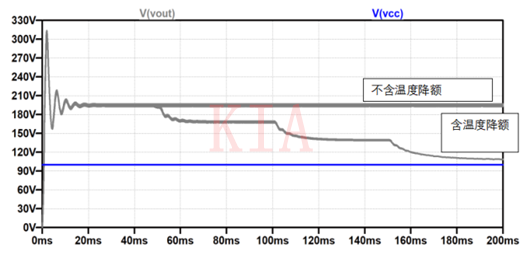

如圖2所示,升壓轉換器在最初20 ms內通常出現振蕩,未優化的表現。溫度Tsyst (圖4) 開始升高,然后環境溫度升高,當Tsyst達到90 °C時, Vout / Vcc開始降額。環境溫度每升高一點,占空比下降一點,直到升壓轉換器完全失效。110 °C時,降額達到最大值。

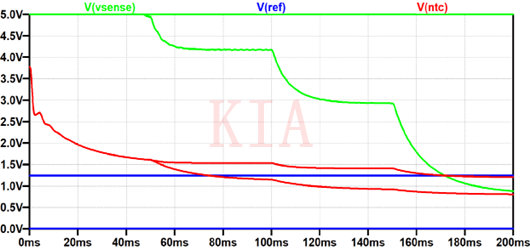

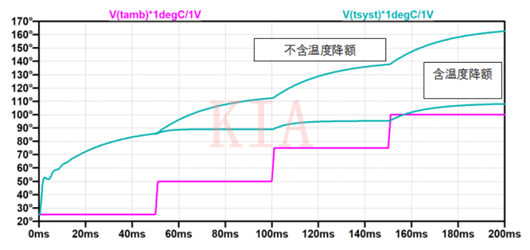

沒有溫度保護,Tsyst可達到160 °C至170 °C (圖4)。在實際功率模塊中,裸片峰值溫度可達到200 °C或更高。

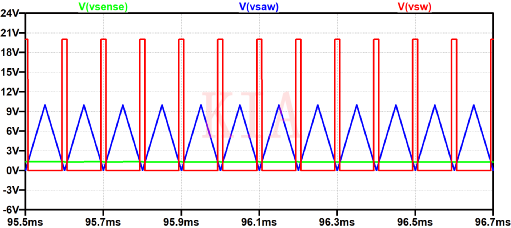

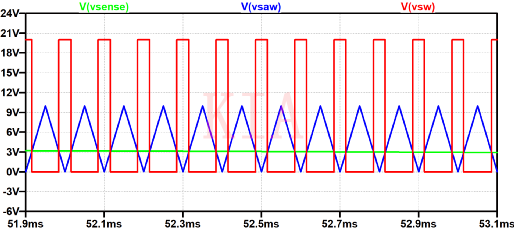

電壓Vsense、Vntc和Vlim如圖3所示。圖5和6顯示不同時間占空比變化。


當然,所有閾值都是可調的,并且可以相應調整開關閾值。


MOSFET IGBT 功率模塊

圖5


MOSFET IGBT 功率模塊

圖6

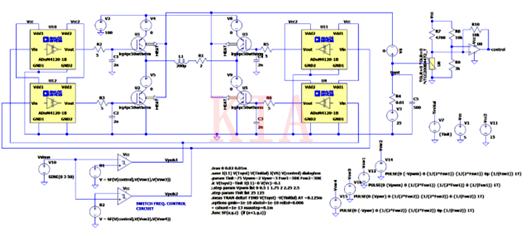

進行更復雜的仿真時,我們還可以重建全橋IGBT模塊 (如圖7所示)。


這個電路電感負載產生50 Hz正弦電流,IGBT開關頻率為30 kHz。柵極驅動器仿真電路125 °C以下保持恒定頻率,并降低占空比,以減輕IGBT高于這一溫度的損耗。


MOSFET IGBT 功率模塊

圖7

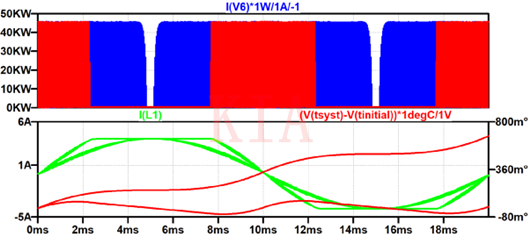

圖8中,我們可以看到IGBT開關產生的總熱功率 (以W表示 I(V6)),以及隨時間升高的溫度 (以攝氏度表示V(Tsyst))。


圖8下圖顯示生成的電流。

MOSFET IGBT 功率模塊

圖8


無需贅述,調整調制參數可降低溫度隨時間升高 (圖8下圖,紅色曲線):縮短開關占空時間可以減少熱量的產生,但也會造成正弦信號損失。


我們希望通過提供的示例說明,使用NTC熱敏電阻進行LTspice電路仿真具有深遠意義,可幫助MOSFET / IGBT模塊設計工程師開發直觀的電路,并幫助他們通過減小熱量提供電路保護。
