【分享】常用的NMOS+PMOS控制電路-KIA MOS管


NMOS+PMOS控制電路

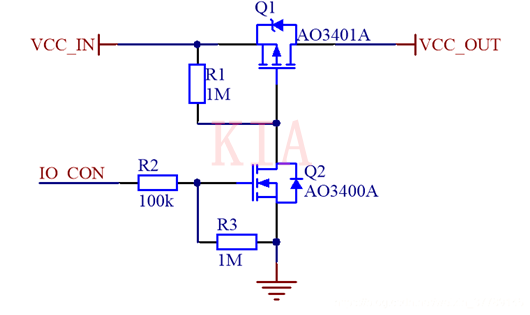

下面要介紹的是單片機電路里面經常用到的一個MOS管組合控制電路,由一個增強型NMOS管和一個增強型PMOS管組成,IO_CON是接到單片機(單片機供電3.3V)的IO口上,單片機電平控制有兩種情況:


(1)當IO_CON為高電平時增強型NMOS管AO3400的 Ugs>0,所以此時NMOS管導通,那么此時增強型PMOS管AO3401的G腳為低電平,此時AO3401的Ugs<0,此時PMOS管導通,這樣一來VCC_IN的電就直接到了VCC_OUT。


(2)當IO_CON為低電平時增強型NMOS管AO3400的 Ugs<0,所以此時NMOS管截止,那么此時增強型PMOS管AO3401的G腳的電壓就是VCC_IN的電壓,此時AO3401的Ugs=0,此時PMOS管截止(不導通),這樣一來VCC_IN和VCC_OUT就被隔離開了。


NMOS PMOS 控制電路


補充一下NMOS和PMOS我們用到的特性

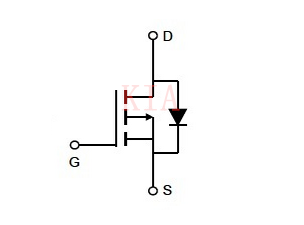

NMOS:

NMOS PMOS 控制電路

是柵極高電平(VGS > Vt)導通,低電平斷開,一般用來控制與地之間的導通。


PMOS:

NMOS PMOS 控制電路

是柵極低電平(VGS < Vt)導通,高電平斷開,一般用來控制與電源之間的導通。
