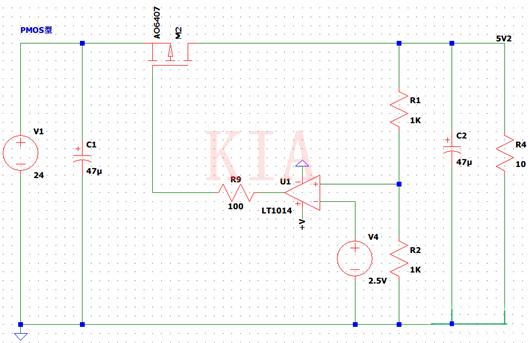

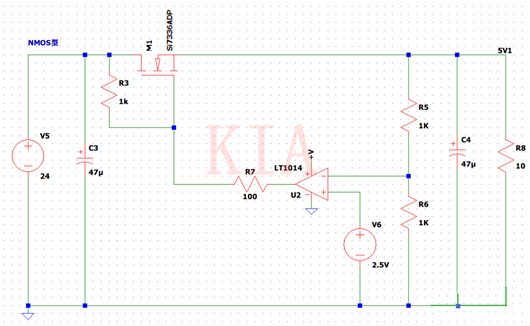

NMOS型和PMOS型的穩壓電路如下圖所示:

NMOS PMOS 穩壓電路


NMOS PMOS 穩壓電路


兩種電路的設計參數基本一致,區別僅在于:

PMOS、NMOS管的不同;


LT1014采樣管腳的正負不同,這是因?yàn)閮煞N管子所需要的的驅動電壓相反的緣故;


兩種電路相比較,主要有以下區別:

NMOS管的Rds.on要小于PMOS管的Rds.on;


NMOS型穩壓電路所需的輸入輸出壓差小于PMOS型的輸入輸出壓差;

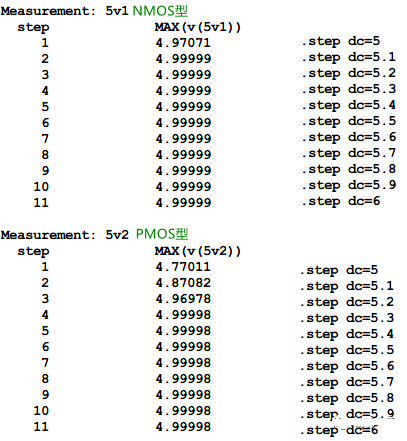

下面仿真對比一下兩種電路的最小壓差:

NMOS PMOS 穩壓電路


在5V、5.1V、5.2V這三個輸入電壓下,NMOS的輸出電壓情況好于PMOS,這主要是跟MOS管的Rds.on有關系,選型的時候盡量取Rds.on小的管子;


通常PMOS、NMOS管選型時,NMOS管的Rds.on做的比PMOS管要小,需要根據實際應用實際產品選型滿足設計要求、溫升、成本的管子,也是折中的一個過程。


串聯穩壓電路除了用運放的方式來實現,也可以用TL431來實現,或者78、79系列的穩壓管,或者穩壓芯片,選擇非常多。
