影響單片機系統運行穩定性的因素可大體分為外因和內因兩部分:

1、外因

射頻干擾，它是以空間電磁場的形式傳遞 在機器內部的導體（引線或零件引腳）感生出相應的干擾，可通過電磁屏蔽和合理的布線/器件布局衰減該類干擾；

電源線或電源內部產生的干擾，它是通過電源線或電源內的部件耦合或直接傳導，可通過電源濾波、隔離等措施來衰減該類干擾。

2、內因

振蕩源的穩定性，主要由起振時間 頻率穩定度和占空比穩定度決定 起振時間可由電路參數整定 穩定度受振蕩器類型 溫度和電壓等參數影響復位電路的可靠性。

復位電路的可靠性設計

1、基本復位電路

復位電路的基本功能是：

系統上電時提供復位信號，直至系統電源穩定后，撤銷復位信號。

為可靠起見，電源穩定后還要經一定的延時才撤銷復位信號，以防電源開關或電源插頭分-合過程中引起的抖動而影響復位。

圖1所示的RC復位電路可以實現上述基本功能，圖3為其輸入-輸出特性。但解決不了電源毛刺（A點）和電源緩慢下降（電池電壓不足）等問題，而且調整 RC 常數改變延時會令驅動能力變差。

左邊的電路為高電平復位有效  右邊為低電平Sm為手動復位開關  Ch可避免高頻諧波對電路的干擾。

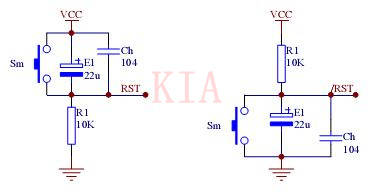

圖1   RC復位電路

圖2所示的復位電路增加了二極管，在電源電壓瞬間下降時使電容迅速放電，一定寬度的電源毛刺也可令系統可靠復位。

圖3所示復位電路輸入輸出特性圖的下半部分是其特性，可與上半部比較增加放電回路的效果。

圖2   增加放電回路的RC復位電路

使用比較電路，不但可以解決電源毛刺造成系統不穩定，而且電源緩慢下降也能可靠復位。

圖4 是一個實例 當 VCC x (R1/(R1+R2) ) =0.7V時，Q1截止使系統復位。Q1的放大作用也能改善電路的負載特性，但跳變門檻電壓 Vt 受 VCC影響是該電路的突出缺點，使用穩壓二極管可使 Vt 基本不受VCC影響。

見圖5，當VCC低于Vt(Vz+0.7V)時電路令系統復位。

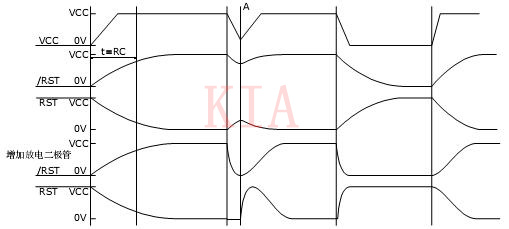

圖3   RC復位電路輸入-輸出特性

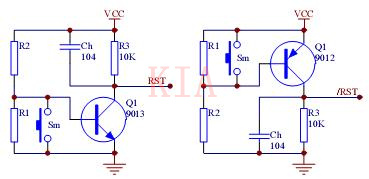

圖4  帶電壓監控功能的復位電路

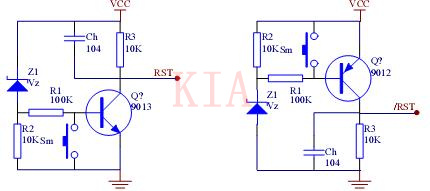

圖5   穩定門檻電壓

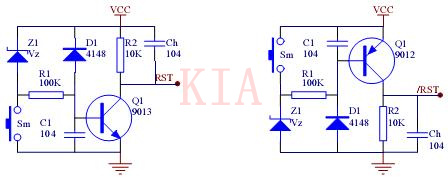

圖6  實用的復位監控電路

在此基礎上,增加延時電容和放電二極管構成性能優良的復位電路,如圖6所示。調節C1可調整延時時間,調節R1可調整負載特性,如圖7所示上半部分是圖5電路的特性,下半部分對應圖6。

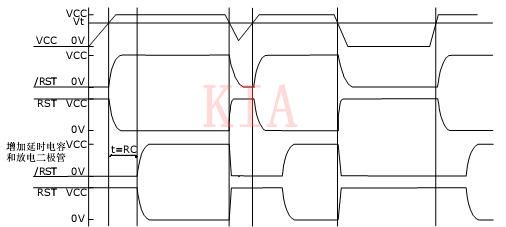

圖7   帶電壓監控功能的復位電路的輸入-輸出特性

2、電源監控電路

上述的帶電壓監控的復位電路又叫電源監控電路 監控電路必須具備如下功能：

上電復位，保障上電時能正確地啟動系統；掉電復位，當電源失效或電壓降到某一電壓值以下時，復位系統；市面上有類似的集成產品，如PHILIPS半導體公司生產的MAX809、MAX810。

此類產品體積小、功耗低，而且可選門檻電壓。可保障系統在不同的異常條件下可靠地復位，防止系統失控。

圖8中的Rm和Sm實現手動復位 無需該功能時可把Reset端（或/Reset）端直接與單片機的RST端（或/RST端）相連 最大限度地簡化外圍電路 也可選擇PHILIPS半導體公司帶手動復位功能的產品MAX708。

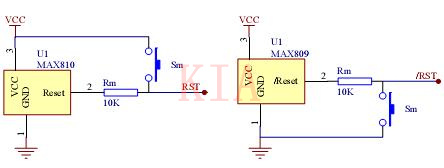

圖8  集成復位監控電路
