二極管負鉗位器電路比較分析-KIA MOS管


鉗位電路簡介

1、功能:將輸入信號上移或下移,并不改變輸入信號的波形。

2、基本元件:二極管D、電容器C及電阻器R(直流電池VR)。

3、類別:負鉗位器與正鉗位器。

4、注意事項:D均假設為理想型二極管,RC的時間常數也足夠大,不致使輸出波形失真。任何交流信號都可以產生鉗位作用。


負鉗位器

(1) 簡單型

工作原理:

Vi正半周時,二極管導通,C充電至V值,Vo=0V

Vi負半周時,二極管關閉,Vo=-2V

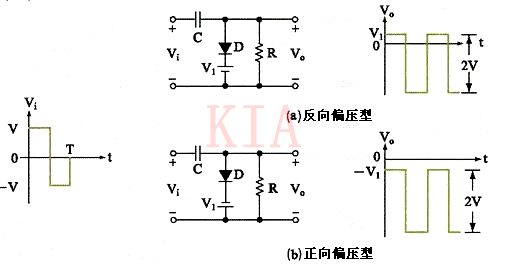

(2) 加偏壓型

二極管 負鉗位器


工作原理:

Vi正半周時,二極管導通,C被充電至V值(左正、右負),Vo= V1(圖a)或-V1(圖b)。


Vi負半周時,二極管關斷,RC時間常數足夠大,Vo=VC Vi(負半周)=2V。

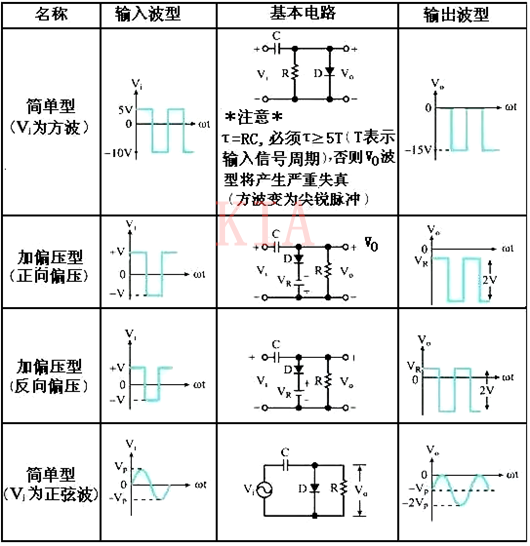

幾種二極管負鉗位器電路比較:

二極管 負鉗位器


正鉗位器

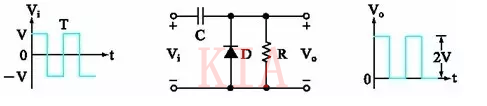

(1) 簡單型

二極管 負鉗位器


工作原理:

Vi負半周時,二極管導通,C充電至V值(左負、右正),Vo=0V。

Vi正半周時,二極管關斷,Vo=VC Vi(正半周)=2V。

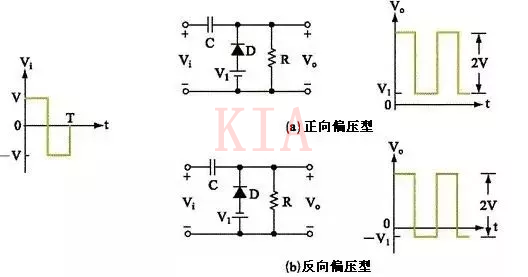

(2) 加偏壓型

二極管 負鉗位器

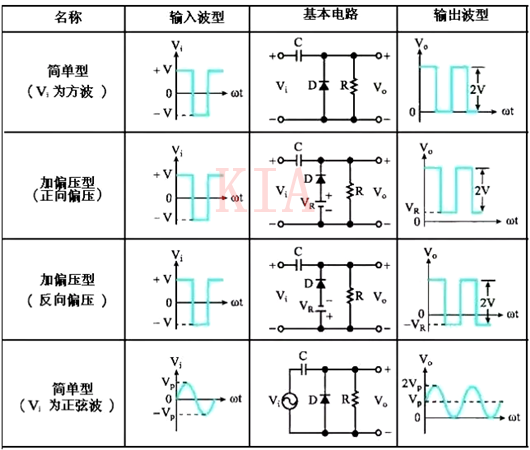

判斷輸出波形的簡易方法:

1、由參考電壓V1決定輸出波形于坐標軸上的參考點。


2、由二極管D的方向決定原波形的移動方向,若二極管的方向為漏了二極管圖,則波形必須向上移動;若二極管的方向為漏了二極管圖,則波形必須往下移動。


3、決定參考點與方向后,再以參考點為基準,將原來的波形畫于輸出坐標軸上,即為我們所求。


二極管 負鉗位器
