NPN和PNP區別是什么?詳細解析-KIA MOS管


NPN和PNP區別分析

N:Negative,負極

P:Positive,正極

晶體三極管按材料分有兩種:鍺管和硅管。而每一種又有NPN和PNP兩種結構形式,但使用最多的是硅NPN和鍺PNP兩種三極管。


NPN PNP 區別


1、定義不同

NPN型三極管,由三塊半導體構成,其中兩塊N型和一塊P型半導體組成,P型半導體在中間,兩塊N型半導體在兩側。三極管是電子電路中最重要的器件,它最主要的功能是電流 放大和開關作用。


PNP型三極管,是由2塊P型半導體中間夾著1塊N型半導體所組成的三極管,所以稱為PNP型三極管。也可以描述成,電流從發射極E流入的三極管。


NPN PNP 區別


2、PN結元件方向不同

2個PN結的方向不一致。PNP是共陰極,即兩個PN結的N結相連做為基極,另兩個P結分別做集電極和發射極;電路圖里標示為箭頭朝內的三極管。NPN則相反。


3、結構不同

pnp型三極管,是由2塊P型半導體中間夾著1塊N型半導體所組成的三極管,稱為PNP型三極管。npn型三極管,是由2塊n型半導體中間夾著1塊p型半導體所組成的三極管,稱為npn型三極管。

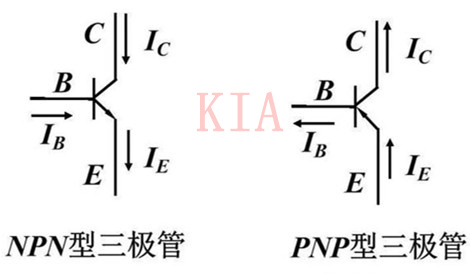

我國生產的鍺三極管多為PNP型,硅三極管多為NPN型,它們的結構原理是相同的。在電路符號上PNP型管發射極箭頭向里,NPN型管發射極箭頭向外,表示電流方向。


4、電流控制不同

NPN:用 B→E 的電流(IB)控制 C→E 的電流(IC)。E極電位最低,且正常放大時通常C極電位最高,即 VC > VB > VE


PNP:用 E→B 的電流(IB)控制 E→C 的電流(IC)。E極電位最高,且正常放大時通常C極電位最低,即 VC < VB < VE


5、輸出狀態不同

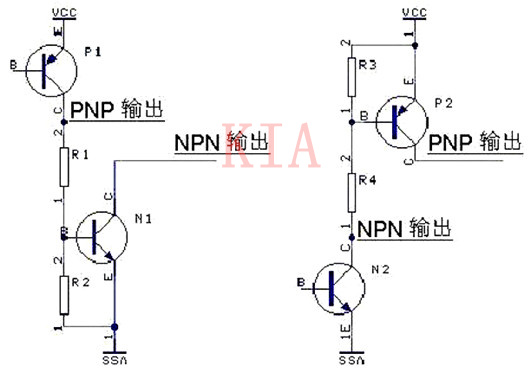

PNP與NPN型傳感器其實就是利用三極管的飽和和截止,輸出兩種狀態,屬于開關型傳感器。


但輸出信號是截然相反的,即高電平和低電平。NPN輸出是低電平0,PNP輸出的是高電平1。PNP與NPN型傳感器一般有三條引出線,即電源線VCC、0V線,out信號輸出線。
