限流電阻和分壓電阻

限流電阻和分壓電阻的區別是什么?外觀上沒區別,都是電阻,分壓和限流是根據具體場景來看的,元器件對電流有要求時,對電流設計時用電阻限流,同理元件對電壓有要求時用電阻來調整電壓。


任何電阻在任何位置,只要有電流的存在,都有限流和分壓作用。我們主要看它所在的位置,擔任的主要職責,給它加上合適的名稱“限流”或者“分壓”。限流的同時有分壓,分壓的同時有限流。

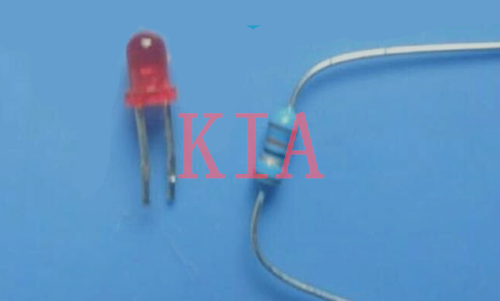

限流電阻 分壓電阻


分壓電阻:一個9V的電源,要得到一個3V的電壓供其他設備使用 ,方法:取20歐姆和10歐姆串聯接在這個電源上,從10歐姆電阻兩端取出3V電壓給外設備。那么這個10歐姆的電阻就該說是分壓電阻。

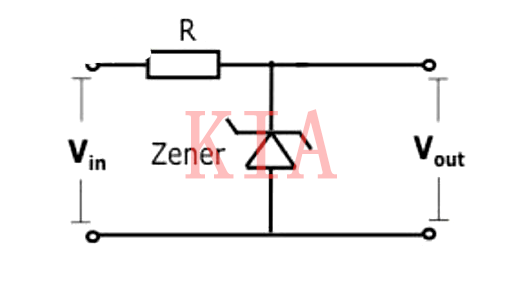

限流電阻 分壓電阻


一個電阻串聯一只LED燈珠,接在12V的電壓上,LED兩端電壓3V左右,電阻上的壓降是9V。如接在15V的電壓上,LED兩端電壓還電3V左右,與接在12V的電壓上一樣,但此時電阻上的壓降卻是12V了;

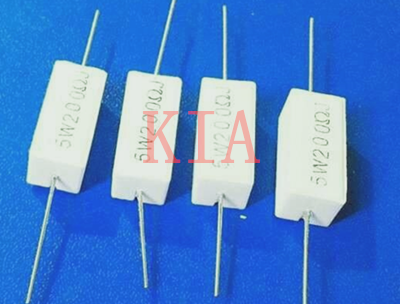

限流電阻 分壓電阻


任何電阻在任何位置,只要有電流的存在,都有限流和分壓作用。我們主要看它所在的位置,擔任的主要職能,給他加上合適的職稱“限流”或者“分壓”。


限流的同時有分壓,分壓的同時有限流。 先舉一個“限流”和“分壓”分明的例子。 在有分支結構的電路中,通常就很分明。


例如一個9V的電源,為了得到一個大約3V的電壓供其他微型設備使用。


我們可以這樣做,取一個20歐姆和10歐姆串聯接在這個電源上,從這個10歐姆電阻兩端取出3V電壓給外設備。


那么這個10歐姆的電阻就該說是分壓作用,不可以說成是限流。


再如,我們在做實驗時,為了防止接線錯誤,我們通常接上一個保險絲,或者一個小阻值電阻,防止電流過大燒毀設備,這個保險絲(其實就是一個很小的電阻)或者電阻,在這里我們應該說成限流,而不可以說成分壓,(其實我們真不希望它分壓,可是它還是分去了很小的電壓)。


在做有滑動變阻器的實驗時,我們通常也要串一只小電阻,這個電阻是一樣的道理,取限流保護作用。
