LED指示燈電路圖及詳細分析-KIA MOS管

信息來源:本站 日期:2021-10-18

分享到:

LED指示燈電路圖及詳細分析-KIA MOS管

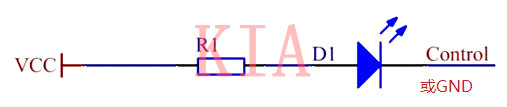

LED指示燈電路圖

LED指示燈電路圖--電路如上,一般是LED+限流電阻,作為指示燈,LED的電流不需要太大,一般1-2mA即可,電流越小LED燈越耐用,根據電流、電源電壓、導通壓降、就可以計算出限流電阻阻值大小,此時還要計算限流電阻的功率,從而選擇合適的封裝。


LED限流電阻計算公式:限流電阻Ω = (電源電壓V - LED導通壓降V) / 電流A


發光二極管的壓降:基本在1.2~2V左右,不同廠商、不同顏色壓降不一樣,只要二極管導通,壓降基本一定,但電壓升高壓降稍會升高;


直插超亮LED壓降:主要有三種顏色,然而三種發光二極管的壓降都不相同,


具體壓降參考值如下:

紅色發光二極管的壓降為2.0--2.2V

黃色發光二極管的壓降為1.8—2.0V

綠色發光二極管的壓降為3.0—3.2V

正常發光時的額定電流約為20mA。


貼片LED壓降:

紅色的壓降為1.82-1.88V,電流5-8mA

綠色的壓降為1.75-1.82V,電流3-5mA

橙色的壓降為1.7-1.8V,電流3-5mA

藍色的壓降為3.1-3.3V,電流8-10mA

白色的壓降為3-3.2V,電流10-15mA.


二、220V交流電源指示燈電路

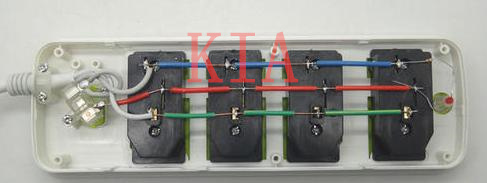

常見的220V交流電LED指示燈電路和上述電路一樣,即LED+限流電阻,常見的插排里就是采用的這種電路。


220V交流電的峰值電壓高達310V,如果把LED指示燈的電流限制在1mA以內,限流電阻最好選擇300K以上,1M以內都是可以,選的電阻越大,電流越小,限流電阻及LED發熱越小,LED指示燈越耐用。



日常購買的插座中LED指示燈經常容易壞,原因有可能是LED反向擊穿損壞或是限流電阻燒壞(一般是阻值過小或功率選擇的不合適)。


在上述簡單的指示燈電路用在220V交流中,由于LED的反向擊穿電壓一般只有幾伏,因此在交流電壓的負半周,LED處于反向擊穿狀態,


但是因為限流電阻的存在,電流較小,一般情況下也不會損壞LED,但有的LED擊穿后容易損壞,且長時間擊穿可導致LED壽命下降,


解決辦法是在LED兩端并接一個普通二極管或是串接一個高耐壓的二極管(如1N4007),一般廠商為了節省成本不會額外加二極管,


此外還可以加大限流電阻的阻值來減小擊穿電流,但如果限流電阻過大,LED亮度會下降。

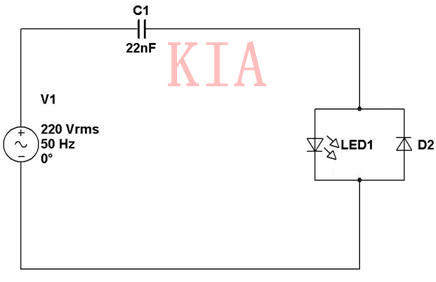

此外限流電阻還可以使用電容代替,這樣就不會有電阻發熱問題,電容的容值根據電路的電流來計算,電流=220V/容抗,容抗Xc=1/2πfC,電容一般選擇耐壓400V以上,由于高壓電容比電阻貴多了,一般也不會采用這種電路。
