教你正確測量MOSFET尖峰電壓圖文詳解-KIA MOS管


正確測量MOSFET尖峰電壓

測量開關電源輸出紋波和功率MOSFET的VDS、VGS電壓的時候,通常要去除示波器探頭的帽子,直接將探頭的信號尖端和地線接觸被測量位置的兩端,減小地線的環路,從而減小空間耦合的干擾信號,如圖1所示。


測量MOSFET尖峰電壓

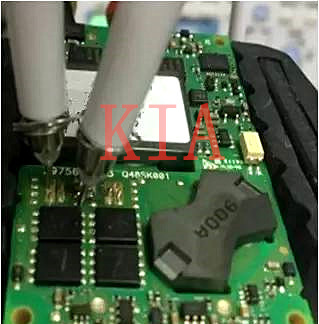

(a):去除探頭帽


測量MOSFET尖峰電壓

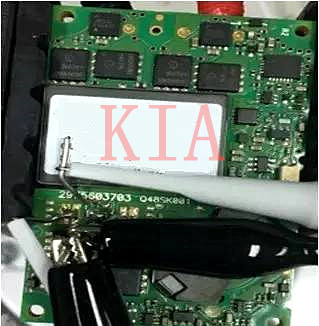

(b):不去除探頭帽


圖1:測量時探頭帽設置

測量輸出電壓紋波通常使用20MHz的帶寬,測量MOSFET的VDS、VGS電壓要使用全帶寬才能保證測量結果的準確。


帶寬參數在1GHz及以下的示波器通常表現為高斯響應,具有約從-3dB頻率的三分之一處開始緩慢滾降的特性。


-3dB頻率處幅值約為低頻幅值的70%(1.414/2),此頻率點為示波器帶寬fBW,對應的測量誤差約為30%;測量的信號頻率比帶寬越小,對應測量誤差越小。


購買示波器時,通常示波器廠家建議最大帶寬為測量的最大頻率的3倍,有興趣的工程師可以計算一下,在0.3fBW頻率點處的測量誤差是多少,計算結果將會有驚喜的發現。


示波器具有最小的上升時間,高斯頻響的示波器,測量的波形按照幅值的10%到90%的標準,設定為上升時間tr,根據Howard W.Johnson原理,為了準確測量上升沿的波形,所測量的上升時間和示波器的帶寬滿足以下條件:tr=0.35/fBW。


測量的實際系統帶寬由示波器帶寬和探頭帶寬共同決定。使用不同的方法和帶寬測量的波形如下:


測量MOSFET尖峰電壓

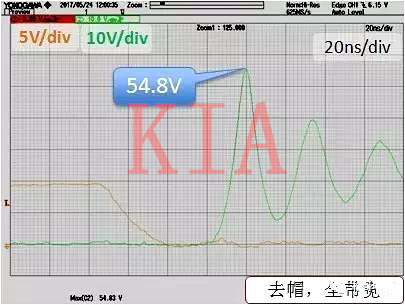

(a):去除探頭帽,全帶寬

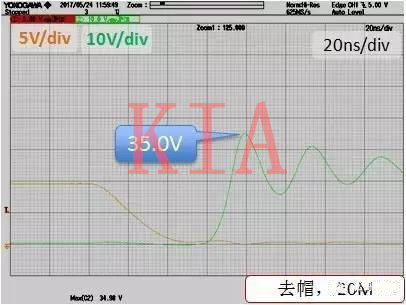

(b):去除探頭帽,20M帶寬


測量MOSFET尖峰電壓

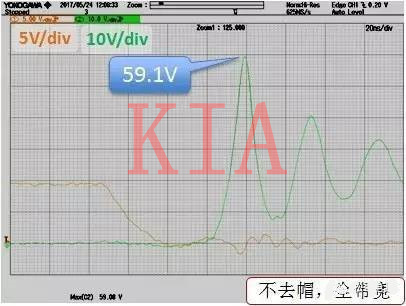

(c):帶探頭帽,全帶寬


測量MOSFET尖峰電壓

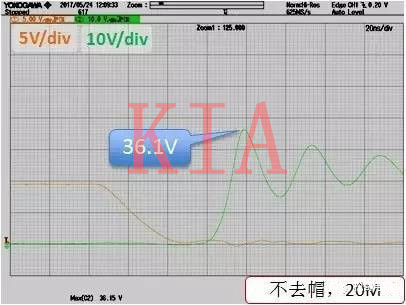

(d):帶探頭帽,20M帶寬


圖2:不同設置測量的波形

從測量的結果可以看到,不同的條件下測量的結果相差較大,任何測量都會有誤差,只有正確的設置,才能盡可能的減小誤差,提高測量結果的準確性。
