電源切換電路-PMOS串聯二極管作用分享-KIA MOS管

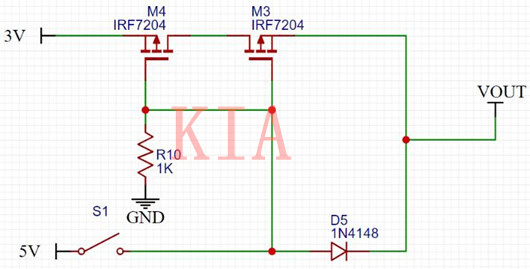

PMOS串聯二極管作用

當只有3V電源時,VOUT采用3V供電;

當5V電源有效時,切換至5V供電。



分析:

情況一:當只有3V電源時,PMOS  M4的S極為3V高電平、G極接地為低電平,M4導通;


對于M3,上電時,D極肯定為高電平,由于體二極管存在,二極管導通,S極電壓為高,此時由于M3的S極大于G極電壓,MOS管M3導通。


有兩點需要注意

1:M3的導通過程是由體二極管導致的,但一旦導通電流就走MOS管(不走體二極管)


2:對于MOS管,滿足導通電壓,電流是可以雙向流動的(這里的雙向流動是指MOS管這個通道,而不是指體二極管那個通道)


情況二:當3V存在,此時插入5V電源時,由于M3 的S極電壓低于G極電壓 M3一定是關斷的,系統供電由5V提供。
