分析MOS管G極串聯電阻如何抑制諧振-KIA MOS管

信息來源:本站 日期:2021-10-08

分享到:

分析MOS管G極串聯電阻如何抑制諧振-KIA MOS管


MOS管G極串聯電阻如何抑制諧振?


MOS管 電阻 諧振

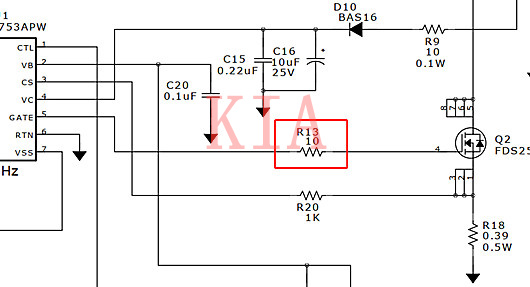

這個是典型的MOS管驅動電路,串聯了10Ω電阻。


盡管從電路圖上看去,上面既沒有電感,也沒有電容。但實際上是,我們PCB總要將線從驅動芯片拉到MOS管,線寬12mil,長度10mm的走線寄生電感是9.17nH。


實際電路中10mm走線太正常了,所以寄生電感肯定是存在的。


電感有了,電容呢?功率MOS管都有輸入電容存在,并且還不小,小的幾百pF,大點的幾nF。我們只是為了說明道理,那取電容1nF吧。


一般來說,左邊驅動管子發出開關信號,它的內阻一般不會很低,盡管現在不知道它到底是多大,那就按照比較惡劣的情況來看,就讓Rs=0.1Ω。


那么負載電阻是多大呢?負載是MOS管,那阻抗就很大了,就取RL=1MΩ。

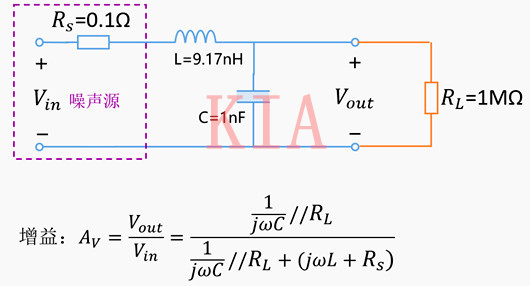

看看現在的等效電路:


MOS管 電阻 諧振

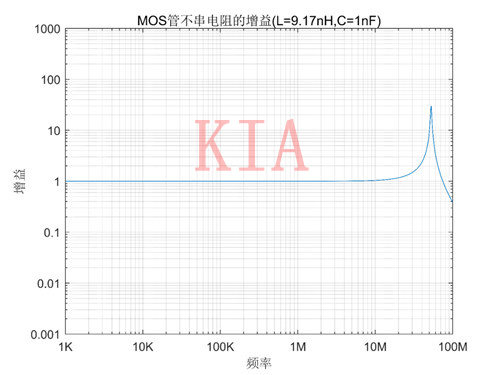

源內阻越小,負載阻抗越大,就越容易產生諧振尖峰。我們畫出此時曲線。


MOS管 電阻 諧振


可以看到,諧振頻率52Mhz處增益達到了好幾十倍。而MOS管驅動信號可以看作是一個階躍信號,頻率分量非常豐富,肯定有52Mhz附近的頻率。


所以說確實會發生諧振。

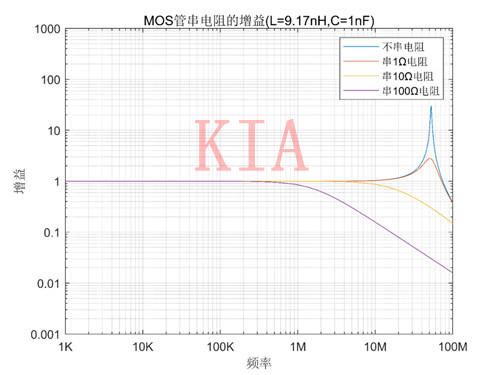

現在分別串聯1Ω,10Ω,100Ω電阻,這個電阻可以等效到內阻里面去,相當于等效電路變成了Rs=1.1Ω,Rs=10.1Ω,Rs=100.1Ω,其它參數不變。再看看曲線。


MOS管 電阻 諧振


可以看到,串聯1Ω電阻,還是放大,最大到3倍,說明電阻稍小。而10Ω電阻就能完全消除振蕩了。


100Ω電阻也能完全消除振蕩,但是其截止頻率更低,會造成驅動信號的高頻分量丟失,最終上升沿變緩,也就是MOS管開啟的時間變長。


相信到這里,對于這個串聯電阻的作用,已經怎么取值應該就比較清楚了。G極走線越長,寄生電感越大,越容易引起問題,電阻就要選得更大些。
