瞬態抑制二極管與穩壓二極管有何區別?-KIA MOS管


穩壓二極管

穩壓二極管,英文名稱Zener diode,又叫齊納二極管。利用PN結反向擊穿狀態,其電流可在很大范圍內變化而電壓基本不變的現象,制成的起穩壓作用的二極管。


此二極管是一種直到臨界反向擊穿電壓前都具有很高電阻的半導體器件。


在這臨界擊穿點上,反向電阻降低到一個很小的數值,在這個低阻區中電流增加而電壓則保持恒定,穩壓二極管是根據擊穿電壓來分檔的,因?yàn)檫@種特性,穩壓管主要被作為穩壓器或電壓基準元件使用。


穩壓二極管可以串聯起來以便在較高的電壓上使用,通過串聯就可獲得更高的穩定電壓。


原理:它工作在電壓反向擊穿狀態,當反向電壓達到并超過穩定電壓時,反向電流突然增大,而二極管兩端電壓恒定。


分類:

從穩壓高低分:低壓穩壓二極管(<40V);

高壓穩壓二極管(>200V)

從材料分:N型;P型


主要參數:

①穩定電壓VZ:在規定的穩壓管,反向工作電流IZ下,所對應的反向工作電壓。

②穩定電流IE

③動態電阻rZ ;

④最大耗散功率 PZM

⑤最大穩定工作電流 IZmax 和最小穩定工作電流 IZmin

⑥溫度系數at,溫度越高,穩壓誤差越大


用途:

①對漏極和源極進行鉗位保護

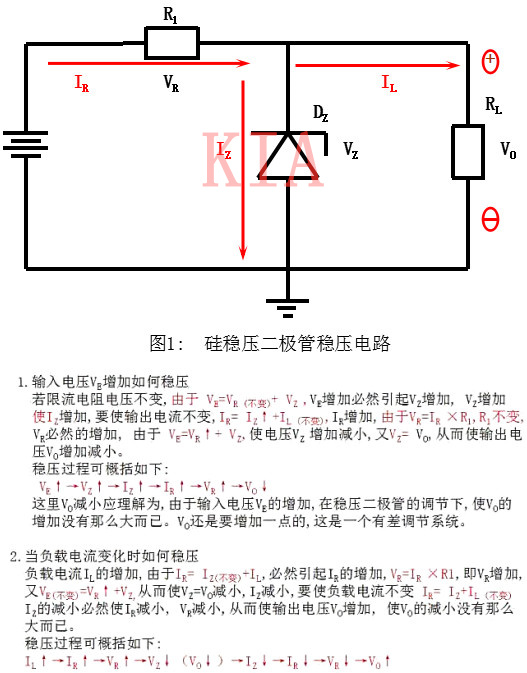

硅穩壓二極管穩壓電路

它是利用穩壓二極管的反向擊穿特性穩壓的,由于反向特性陡直,較大的電流變化,只會引起較小的電壓變化。


瞬態抑制二極管 穩壓二極管


瞬態抑制二極管

瞬態電壓抑制二極管(Transient Voltage Suppressor)簡稱TVS,是一種二極管形式的高效能保護器件。


當瞬態抑制二極管的兩極受到反向瞬態高能量沖擊時,它 能以10的負12次方秒量級的速度,將其兩極間的高阻抗變?yōu)榈妥杩梗崭哌_(dá)數千瓦的浪涌功率,使兩極間的電壓箝位于一個預定值,有效地保護電子線路中的精密元器件,免受各種浪涌脈沖的損壞。


特點:

在規定的反向應用條件下,當承受一個高能量的瞬時過壓脈沖時,其工作阻抗能立即降至很低的導通值,允許大電流通過,并將電壓箝制到預定水平,從而有效地保護電子線路中的精密元器件免受損壞。


反映速度快(為pS級), 體積小,箝位電壓低,可靠性高雙向TVS適用于交流電路,單向TVS一般用于直流電路。


分類:

按極性分為單極性和雙極性兩種

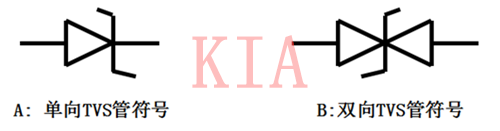

符號:Symbol


瞬態抑制二極管 穩壓二極管

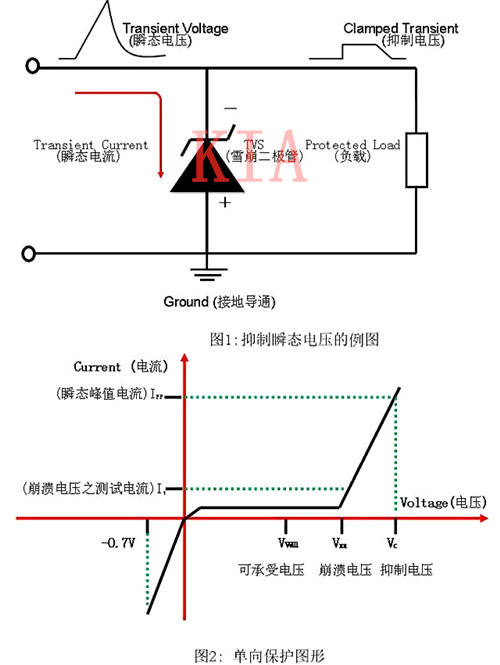

二極管的抑制瞬態電壓的例圖和單向保護圖形


瞬態抑制二極管 穩壓二極管


交流電路應用舉例:

直流線路采用單向瞬變電壓抑制二極管,交流則必須采用雙向瞬變電壓抑制二極管。


交流是電網電壓,這里產生的瞬變電壓是隨機的,有時還遇到雷擊(雷電感應產生的瞬變電壓)所以很難定量估算出瞬時脈沖功率PPR。但是對最大反向工作電壓必須有正確的選取。

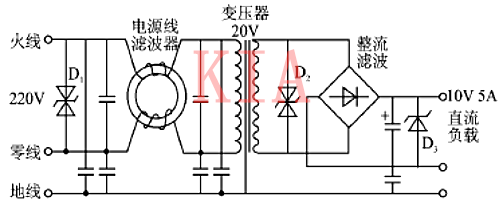

一般原則是交流電壓乘1.4倍來選取TVS管的最大反向工作電壓。直流電壓則按1.1~1.2倍來選取TVS管的最大反向工作電壓VRWM。下圖給出了一個微機電源采用TVS作線路保護的原理圖


瞬態抑制二極管 穩壓二極管


1.在進線的220VAC處加TVS管抑制220V交流電網中尖峰干擾。

2. 在變壓器進線加上干擾濾波器,濾除小尖峰干擾。

3 .在變壓輸出端VAC=20V處又加上TVS管,再一次抑制干擾。

4 .到了直流10V輸出時還加上TVS管抑制干擾。
