異步電機簡介及穩態等效電路分析-KIA MOS管


異步電機

異步電動機又稱感應電動機,是由氣隙旋轉磁場與轉子繞組感應電流相互作用產生電磁轉矩,從而實現機電能量轉換為機械能量的一種交流電機。


異步電機 穩態等效電路


異步電動機按照轉子結構分為兩種形式:有鼠籠式(鼠籠式異步電機)、繞線式異步電動機。


作電動機運行的異步電機。因其轉子繞組電流是感應產生的,又稱感應電動機。異步電動機是各類電動機中應用最廣、需要量最大的一種。


各國的以電為動力的機械中,約有90%左右為異步電動機,其中小型異步電動機約占70%以上。在電力系統的總負荷中,異步電動機的用電量占相當大的比重。在中國,異步電動機的用電量約占總負荷的60%多。


異步電機是一種交流電機,其負載時的轉速與所接電網頻率之比不是恒定值。感應電機(Induction motor)是一種僅有一套繞組聯接電源的異步電機。在不致引起誤解和混淆的情況下,一般可稱感應電動機為異步電動機。


IEC標準中指出:“感應電機”一詞,在許多國家中實際上是作為“異步電機”的同義詞使用,而其他一些國家則只使用“異步電機”一詞來表示這兩種概念。


異步電機穩態等效電路

(1)異步電機等效電路的通用形式

假設1、忽略空間和時間的諧波

2、忽略磁飽和

3、忽略鐵損


電機學中把轉子側的量折算到定子側,折算的原則:保持電機氣隙磁通不變,但是這種方法不是唯一的,例如按定子總磁鏈恒定的原則進行折算,按轉子總磁鏈恒定的原則進行折算。其中按轉子總磁鏈恒定的原則進行折算,有重要意義。

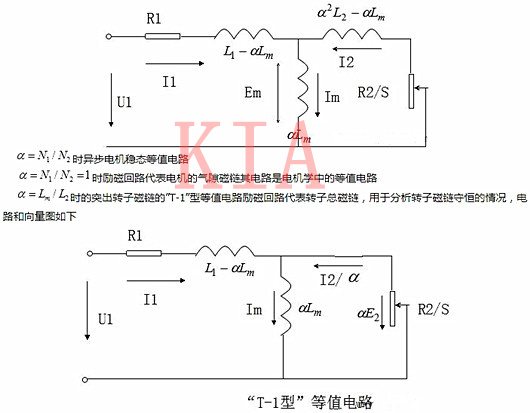

下圖為通用穩態電路


異步電機 穩態等效電路

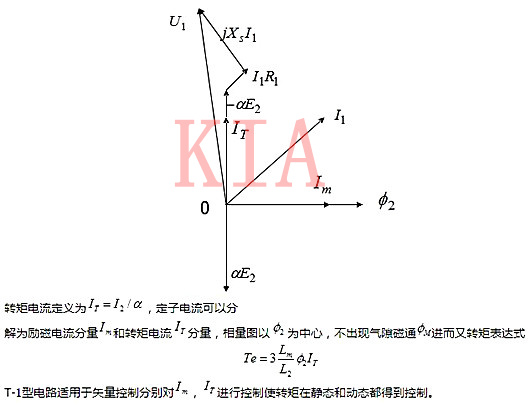

“T-1”型等值電路的相量圖如下


異步電機 穩態等效電路
