電源IC的損耗如何進行計算?詳解-KIA MOS管

信息來源:本站 日期:2021-08-24

分享到:

電源IC的損耗如何進行計算?詳解-KIA MOS管


電源IC損耗計算

電源IC的功率損耗計算示例(內置MOSFET的同步整流型IC)


圖中給出了從“電源IC的損耗”這個角度考慮時相關的部分。本次以輸出段的MOSFET內置型IC為例進行說明。


相關內容見圖中藍色所示部分。電感除外(因為電感是外置的)。如果計算此前的說明中使用的控制器型IC的損耗的話,是不包括MOSFET和電感損耗的。


電源IC 損耗


要計算損耗時,需要有單獨計算時公式各項相應的值。原則上使用技術規格書中給出的值。


一般情況下,技術規格書的標準值(即IC參數的值)中,包括最小值、典型值、最大值。有些參數只有最小值或最大值,或只有典型值,并非所有的參數都具備這三種值。


關于應該使用這些值的哪個值,可能會有不同的看法,但我認為應該考慮到值的變化/波動,計算最差條件下的損耗。


電源IC 損耗

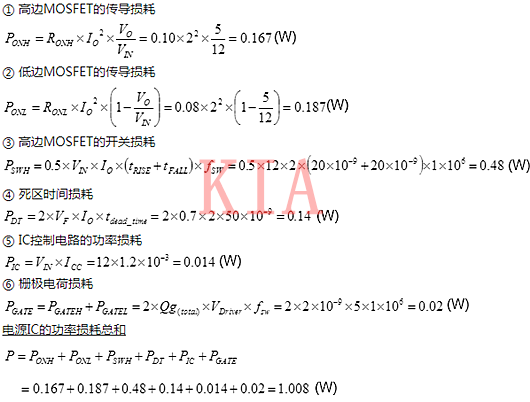

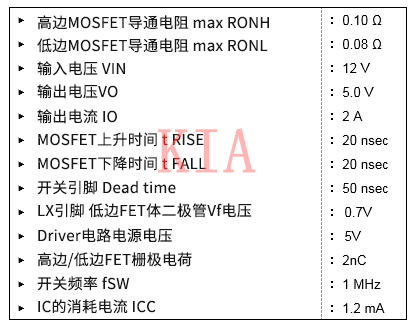

此次將使用右側給出的值。這些均是以最差條件為前提的值。計算步驟是先按照每種損耗的公式計算各自的損耗,然后再將損耗結果相加。


電源IC 損耗


在本示例中,電源IC的功率損耗約為1W。只要用于計算的數據完整,功率損耗計算并不難。


關鍵要點:

1.電源IC的功率損耗是單個損耗的總和。


2.關于計算所用的值,雖然有很多種看法,但應該通過計算最差條件下的損耗進行確認。
