三極管放大電路干貨:偏置電路如何計算確定?-KIA MOS管


三極管放大電路基極偏置電阻計算

三極管放大電路需要合理選擇偏置電路,才能建立正常的直流工作點,才能將微弱的交流信號在電路中疊加完成放大作用。


為了不失真地放大信號,需要設定一定的直流電流通過三極管基極、集電極、發射極之間,稱為偏置電流。同時也需要設定一定的直流電壓加在三極管各極之間,稱為偏置電壓。


偏置電路是三極管放大電路的重點,確定了偏置電路電阻值,也就確定偏置電流和偏置電壓。


下面進行計算講解:

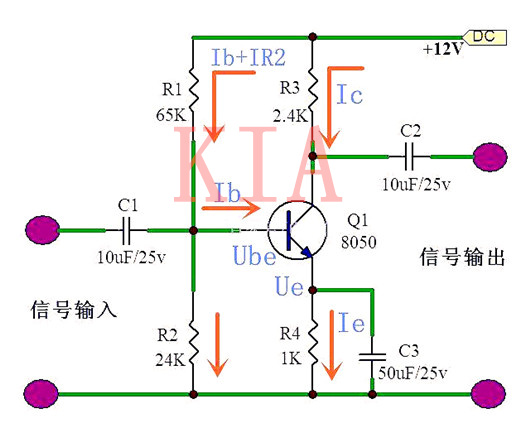

三極管放大電路 偏置電路

三極管放大電路圖


一:計算下偏置電阻R2值

Ube:三極管基極發射極電壓,鍺晶體三極管約為0.2V;硅晶體三極管約為0.6-0.7V。


三極管8050是硅管,設Ube=0.65V、Ic=Ie=2.5MA、放大倍數Hfe=200

Ib=Ic/Hfe=2.5*10∧-3/200=12.5uA (10∧-3即10的負3次方)


設:流過R2電阻的基極電流Ib的10倍

IR2=10*12.5*10∧-6=125uA (10∧-6即10的負6次方)


設:Ue為電源電壓12V的20%。

Ue=12*20%=2.4V

UR2=Ube+Ue=0.65+2.4=3.05V

R2=UR2/IR2=3.05V/125*10∧-6=24.4K,取值:24K


二:計算上偏置電阻R1值

IR1=Ib+IR2=125+12.5=137.5uA

電源電壓:12V

UR1=12V-UR2=12-3.05=8.95V

R1=UR1/IR1=8.95/137.5*10∧-6=65K


三:計算反饋電阻R4值

R4=Ue/Ie=2.4/2.5*10∧-3=960Ω(歐姆),取值:1K


四:計算負載電阻R3值

Uce:三極管集電極與發射極電壓。

Uce為1/2電源電壓時可以獲得最大電壓輸出。

Uce=12*1/2=6V

R3=Uce/Ic=6/2.5*10∧-3=2.4K

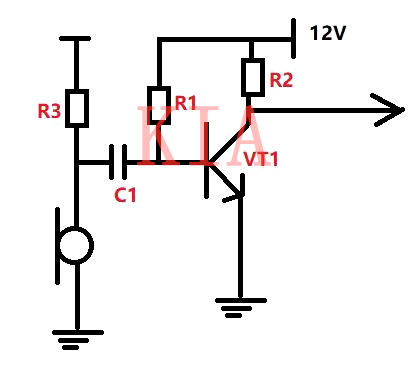

話筒音量放大電路圖

三極管放大電路 偏置電路


如上圖所示:R1為三極管基極偏置電阻,阻值不能大也不能小,應該怎樣計算呢?


計算這種電阻我們需要知道幾個參數:

1、三極管允許通過的最大電流

2、三極管的放大倍數

3、此電路的供電電壓


R1的大小影響三極管B→E通過的電流,那電源電壓為12V,設三極管的最大通過電流為1A。


解:12V/1A=12R,那么R2的阻值就應該為12歐姆,這時候三極管剛好可以通過1安培的電流。


三極管通過電流最大為1A,那么三極管基極正向偏置電流就應該為1A的一半,這時候三極管剛好在半導通狀態。那么基極的電流就應該是1A/2=500mA=0.5A


現在假設三極管的放大倍數為100倍(具體倍數自己萬用表HFE檔位測量),那么基極的電流就應該是500mA/100倍=5mA=0.005A


現在算出基極通入0.005A電流時三極管剛好是處于半導通狀態,現在需要考慮的是當電流流經三極管后會產生壓降(0.5V~0.7V)


那如果我們按1V算,12V-1V=11V這11V是正常工作時的電壓,那么根據歐姆定律就有11V/0.005A(5mA)=2200R(2.2K),


由上述公式可計算出這個電路的基極偏置電阻R1的大小為2.2K時,三極管處于半導通狀態,由話筒來的交流信號經過電容C1耦合后可以被三極管放大。

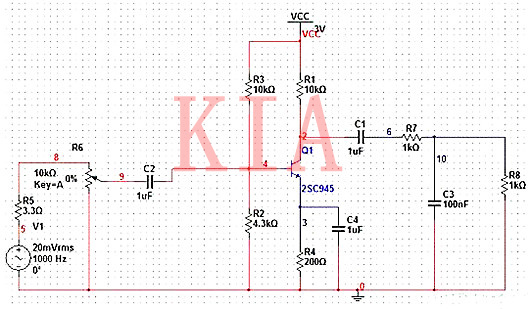

三極管放大電路 偏置電路

信號放大電路
