三極管基極電阻的選擇方法-KIA MOS管

信息來源:本站 日期:2021-08-17

分享到:

三極管基極電阻的選擇方法-KIA MOS管


三極管基極電阻

學過電路的朋友都清楚,三極管有三種工作區:截止區、放大區、飽和區,如下圖所示:


三極管基極電阻


1.截止區:當基極的偏置電壓小于0.7V時,B極電流為零,CE極無電流流過,三極管處于不導通狀態;


2.放大區:當基極的偏置電壓等于0.7V時,CE極處于半導通狀態,CE電流跟隨B極電流發生變化,呈現電流的放大狀態;


3.飽和區:當基極的偏置電壓大于0.7V時,CE極電流達到一定程度不再跟隨B極電流發生變化,CE極處于導通狀態;


三極管基極電阻

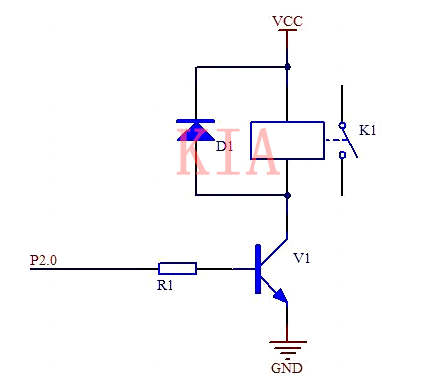

如上圖所示,三極管控制繼電器時,要處于那種工作狀態呢?三極管不導通時工作于截至狀態;控制繼電器工作時,希望CE極的壓降越小越好,處于飽和狀態。


所以三極管控制繼電器時應該處于截至狀態和飽和狀態。那基極的電阻該如何選取呢?

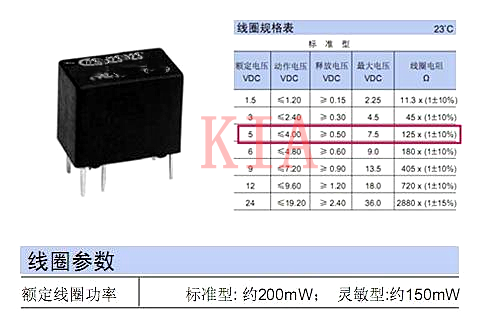

以某繼電器為例,其參數如下所示:


三極管基極電阻


1.繼電器的工作電壓為5V;

2.繼電器的線圈電阻為125Ω;


根據以上兩個參數就可以確定,當繼電器處于工作狀態時,根據歐姆定律流過的繼電器的電流為I=5/125=40mA。通過查閱S8050的數據手冊,可以找到其特性曲線,如下圖所示。


三極管基極電阻


由圖中可以看出,如果CE極流過的電流為40mA的話,那流過B極的電流大約為200uA,即:(5-0.7)V/0.0002A≈20K。


一般為了電路的穩定性考慮,將CE極電流的容量設計為計算值的2倍,即按照CE極電流為80mA來算的話,流過B極的電流約為480uA,4.3/0.00048≈9K。所以B極電阻最好10K以內,繼電器才能很好的吸合。
