互補晶體管組成的多諧振蕩電路分析-KIA MOS管

信息來源:本站 日期:2021-08-06

分享到:

互補晶體管組成的多諧振蕩電路分析-KIA MOS管


互補晶體管多諧振蕩器

多諧振蕩器:利用深度正反饋,通過阻容耦合使兩個電子器件交替導通與截止,從而自激產生方波輸出的振蕩器。常用作方波發生器。


多諧振蕩器是一種能產生矩形波的自激振蕩器,也稱矩形波發生器。在接通電源后,不需要外加脈沖就能自動產生矩形脈沖。


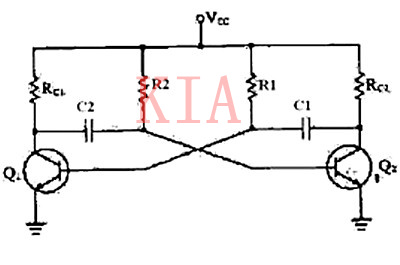

互補晶體管多諧振蕩電路


“多諧”指矩形波中除了基波成分外,還含有豐富的高次諧波成分。多諧振蕩器沒有穩態,只有兩個暫穩態。


在工作時,電路的狀態在這兩個暫穩態之間自動地交替變換,由此產生矩形波脈沖信號,常用作脈沖信號源及時序電路中的時鐘信號。


互補晶體管多諧振蕩電路。用一只PNP晶體管和一只NPN晶體管互補應用,可以HT7333組一個互補晶體管多諧振蕩器,由于電路結構簡單、使用元器件極少而被廣泛應用于各種裝置中作為發聲器;


如報警裝置、自行車電笛、閃光燈裝置。下面是這種多諧振蕩器電路工作分析。

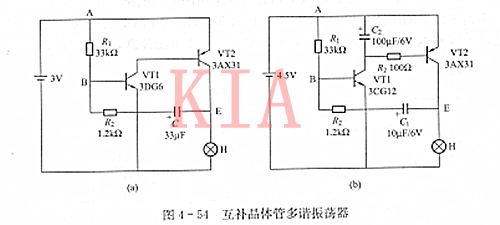

互補晶體管多諧振蕩器的基本電路如圖4 - 54  (a)所示,由一只PNP晶體管VT1和一只NPN晶體管VT2通過互補連接,即將VT2的集電極與VT1的基極直接相連,將VT1的發射極通過R,與VT2的基極相連,R2和電容C組成反饋回路。


互補晶體管多諧振蕩電路


這個電路的振蕩的形成分析:接通電源后,VT1的基極偏流由R,提供,經VT2放大后,由VT2的集電極輸出。VT2集電極電流同時也是VT1的基極偏流,再由VT1放大后由VT1集電極輸出。


VT1集電極電流約為VT2基極電流與丙管放大倍數的乘積,故電流增加極快。該電流通過小型白熾燈H,在白熾燈H上得到信號幅度逐漸升高并將頻率穩定下來的振蕩信號。


在電路剛接通電源時,電容C通過R.和R。充電,其極性是左正右負,電容C正極點電位接近零,但隨著VT1、VT2的導通,E點電位升高到超過B點電位時,電容C上的極性將轉換,


在轉換過程中,電容C的放電和反向充電過程使VT2的基極偏流更快地增加,從而加快了正極點電位的上升過程,這就是正反饋過程。


不久,當容C-旦開始反向充電,則流向VT2基極的偏流就開始減小,這一偏流逐漸減小的過程,經兩只三極管的放大,又會使C的正極點電位很快下降,使電容C的電壓極性逐漸逆轉,最終轉為反向放電和正向充電,


這時,R2、C不但不向VT2提供偏流,反而將R,的電流分流一部分,使正點電位急劇下降到接近零。
