分析縱向晶體管與橫向晶體管原理及區別-KIA MOS管


晶體管簡介

晶體管(transistor)是一種固體半導體器件,具有檢波、整流、放大、開關、穩壓、信號調制等多種功能。晶體管作為一種可變電流開關,能夠基于輸入電壓控制輸出電流。


與普通機械開關(如Relay、switch)不同,晶體管利用電訊號來控制自身的開合,而且開關速度可以非???,實驗室中的切換速度可達100GHz以上。


晶體管主要分為兩大類:雙極性晶體管(BJT)和場效應晶體管(FET)。


晶體管有三個極;雙極性晶體管的三個極,分別由N型跟P型組成發射極(Emitter)、基極(Base) 和集電極(Collector);場效應晶體管的三個極,分別是源極(Source)、柵極(Gate)和漏極(Drain)。


晶體管因為有三種極性,所以也有三種的使用方式,分別是發射極接地(又稱共射放大、CE組態)、基極接地(又稱共基放大、CB組態)和集電極接地(又稱共集放大、CC組態、發射極隨耦器)。

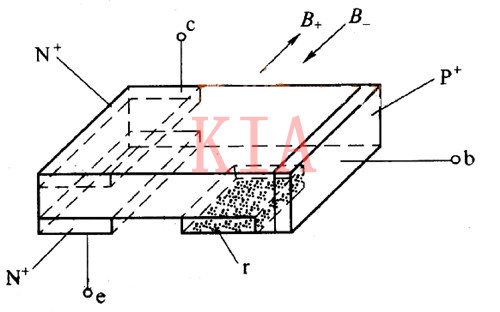

縱向晶體管 橫向晶體管


晶體管的優越性

同電子管相比,晶體管具有諸多優越性:


1、構件沒有消耗

無論多么優良的電子管,都將因陰極原子的變化和慢性漏氣而逐漸劣化。由于技術上的原因,晶體管制作之初也存在同樣的問題。


隨著材料制作上的進步以及多方面的改善,晶體管的壽命一般比電子管長100到1000倍,稱得起永久性器件的美名。


2、消耗電能極少

僅為電子管的十分之一或幾十分之一。它不像電子管那樣需要加熱燈絲以產生自由電子。一臺晶體管收音機只要幾節干電池就可以半年一年地聽下去,這對電子管收音機來說,是難以做到的。


3、不需預熱

一開機就工作。例如,晶體管收音機一開就響,晶體管電視機一開就很快出現畫面。電子管設備就做不到這一點。開機后,非得等一會兒才聽得到聲音,看得到畫面。顯然,在軍事、測量、記錄等方面,晶體管是非常有優勢的。


4、結實可靠

比電子管可靠100倍,耐沖擊、耐振動,這都是電子管所無法比擬的。


另外,晶體管的體積只有電子管的十分之一到百分之一,放熱很少,可用于設計小型、復雜、可靠的電路。晶體管的制造工藝雖然精密,但工序簡便,有利于提高元器件的安裝密度。


集成NPN晶體管

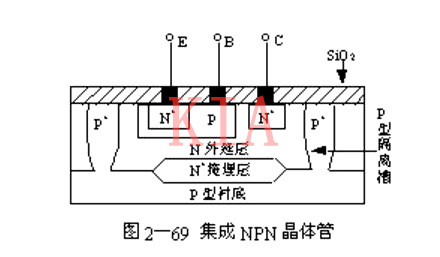

在雙極型線性集成電路中NPN晶體管的用量最多,所以它的質量對電路性能的影響最大。集成NPN晶體管的結構示意圖如圖2—69所示。


它是在P型襯底上擴散高摻雜的N+型掩埋層,生長N型外延層,擴散P型基區、N+型發射區和集電區而制成的。其中N+型掩埋層的作用是為了減小集電區的體電阻。


縱向晶體管 橫向晶體管


縱向晶體管與橫向晶體管原理、區別

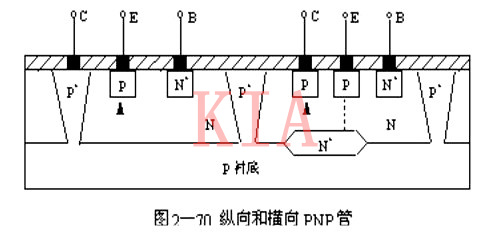

(1)縱向PNP管:

縱向PNP管也稱襯底管,由于結構的關系,內部的載流子沿著縱向運動。


這種管子的特點是,管子的基區寬度WB可以準確地控制,而且做得很薄。因此,縱向PNP管的β很大。超β管的β值在2000一5000(α=0.995-0.9998)。


是以P型襯底作為集電極,因此只有集成元器件之間采用PN結隔離槽的集成電路才能制作這種結構的管子。由于這種結構管子的載流子是沿著晶體管斷面的垂直方向運動的,故稱為縱向PNP管。


這種管子的基區可準確地控制使其很薄,因此它的電流放大系數較大。由于縱向PNP管的集電極必須接到電路中電位的最低點,因而限制了它的應用。在電路中它通常作為射極跟隨器使用。


縱向晶體管 橫向晶體管


(2)橫向PNP管:

這種結構管子的載流子是沿著晶體管斷面的水平方向運動的,故稱為橫向PNP管。


由于受工藝限制,基區寬度不可能很小,所以它的值相對較低,一般為十幾倍到二、三十倍。橫向PNP管的優點是:


發射結和集電結都有較高的反向擊穿電壓,所以它的發射結允許施加較高的反壓;另外它在電路中的連接方式不受任何限制,所以比縱向PNP管有更多的用途。它的缺點是結電容較大,特征頻率fT較低,一般為幾~幾十兆赫。


在集成電路設計中,往往把橫向PNP和縱向PNP管巧妙地接成復合組態,構成性能優良的放大器。如鏡像電源、微電流源、有源負載、共基—共射、共基—共集放大器等。
