輸入輸出分析

1.什么是輸入,什么是輸出?


判斷輸入和輸出端 和電流方向是沒有關系的。


接受外界信號改變的一端是輸入端。由輸入端引起的變化,就可以叫做輸出。


例如:傳感器要接受信號,可以說傳感器是輸入端。但是PLC要讀取傳感器的電平,此時傳感器輸出的信號相對于PLC,就叫輸出端。

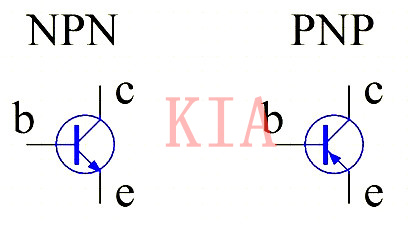

2.什么是NPN,什么是PNP?


輸入 輸出 PNP NPN


一般說NPN,PNP指的是輸出類型。


傳感器分NPN型和PNP型:一般三級管指的都是共射基模式,集電極輸出。


導通情況下(集電極與發射極),NPN 集電級 0v電壓, PNP集電極24V電壓。


總結:

NPN型只能輸出0V,公共端接24 V

PNP型只能輸出24V,公共端接0V


PNP、NPN分析

1、區別

NPN 是用 B→E 的電流(IB)控制 C→E 的電流(IC),E極電位最低,且正常放大時通常C極電位最高,即 VC > VB > VE


PNP 是用 E→B 的電流(IB)控制 E→C 的電流(IC),E極電位最高,且正常放大時通常C極電位最低,即 VC < VB < VE


如今流行的電路圖畫法,"陽上陰下”,也就是“正電源在上負電源在下”。


那NPN電路中,E 最終都是接到地板(直接或間接),C 最終都是接到天花板(直接或間接)。PNP電路則相反,C 最終都是接到地板(直接或間接),E 最終都是接到天花板(直接或間接)。


對于共射組態,可以粗略理解為把VE當作“固定”參考點,通過控制VB來控制VBE(VBE=VB-VE),從而控制IB,并進一步控制IC(從電位更高的地方流進C極,也可以把C極看作朝上的進水的漏斗)。


2、作為開關的常用方式

三極管做開關時,工作在截止和飽和兩個狀態;


一般是通過控制三極管的基極電壓Ub來控制三極管的導通與斷開;


對于NPN來說,使Ube<Uon,三極管斷開,Ube>Uon,三極管導通,(基極電位高于射級點位一定值的時候導通)其中一般Ue接地,則只需控制Ub,使Ub>Uon即可使之導通;


對于PNP來說,使Ueb<Uon,三極管斷開,Ueb>Uon,三極管導通,(基極電位低于射級點位一定值的時候導通)其中一般Uc接地,所以要使三極管導通既要控制Ue又要控制Ub使Ueb>Uon才行。


所以一般是Ue為某個固定電壓值,只通過控制Ub來就可以控制三極管的導通與斷開。


三極管導通與否一般看基極電位和射極電位的電壓差,所以要保證射擊的電壓的狀態是確定的,所以在使用的時候一般射級接GND(NPN),或者接VCC(PNP)。

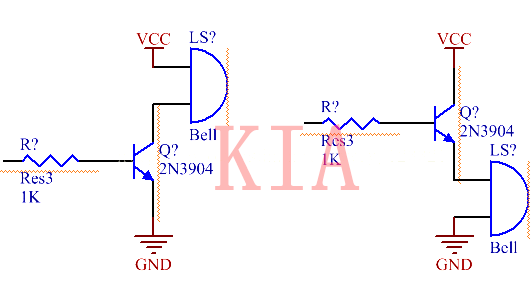

所以對于NPN,一般采取的用法如下圖的左側所示:


輸入 輸出 PNP NPN

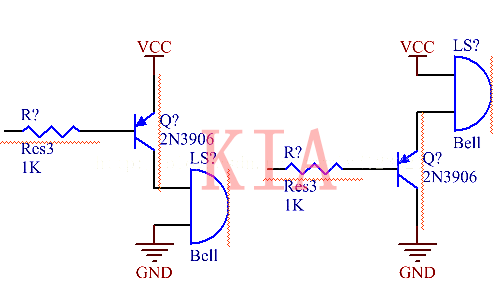

對于PNP,一般如下圖的左側所示:


輸入 輸出 PNP NPN
