無橋PFC電路,無橋pfc工作原理-KIA MOS管

信息來源:本站 日期:2024-11-29

分享到:

無橋PFC電路,無橋pfc工作原理-KIA MOS管


無橋pfc工作原理

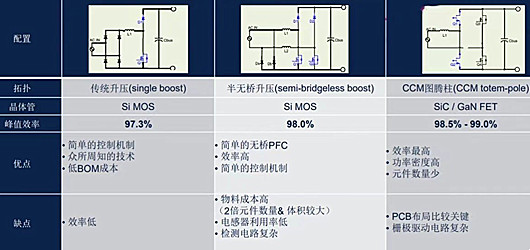

PFC的拓撲結構分為很多種,如圖所示。

無橋pfc,電路,原理

與傳統的PFC拓撲結構相比,圖騰柱PFC可實現高效率和高功率密度,同時元器件的數量也是最少的。


要使用圖騰柱PFC,首先要知道工作原理。圖騰柱PFC輸入的為交流電,所以圖騰柱PFC的工作原理要分為正半周和負半周工作進行分析。


正半周(VAC>0):

此時S2為主開關,用以控制輸入電流對PFC電感充電,以產生正弦波形。當S2閉合時,電感電流上升,電感進行儲能。S1體二極管僅在死區時間導通,可實現軟開關,S1可在Toff時間導通,減少體二極管的壓降。


當S2斷開時,電感釋放能量,電感電流下降。

S3為常開狀態,S4為常閉狀態。

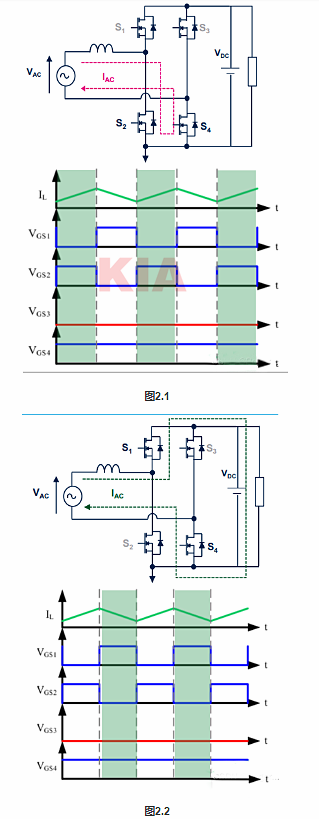

圖2.1為S2閉合時電流回路及波形圖;圖2.2為S2斷開時電流回路及波形圖。

無橋pfc,電路,原理

負半周(VAC<0):

此時S1為主開關,用以控制輸入電流對PFC電感的充電,以產生正弦波形。當S1閉合時,電感電流上升,電感進行儲能。S2體二極管僅在死區時間導通,可實現軟開關。S2在Toff期間開通,可以減少體二極管的壓降。


當S1斷開時,電感釋放能量,電感電流下降。

此時S3為常閉狀態,S4為常開狀態。

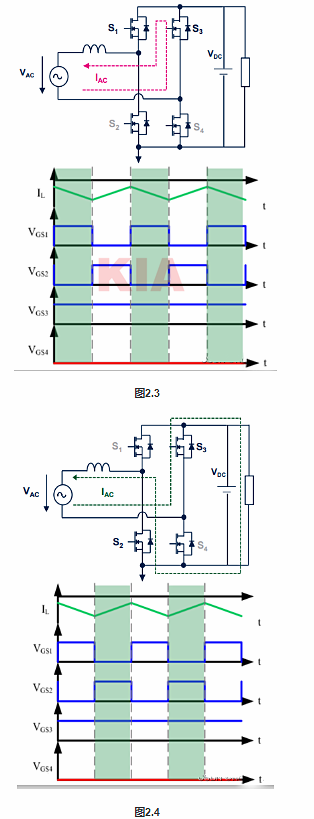

圖2.3為S1閉合時電流回路及波形;圖2.4為S1斷開時電流回路及波形。

無橋pfc,電路,原理

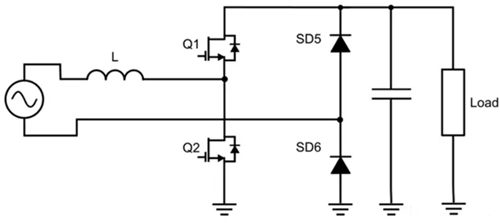

典型的無橋圖騰柱PFC電路

在無橋圖騰柱PFC(PowerFactorCorrection,功率因數校正)電路中,電流在不同半周期通過不同的路徑,具體的流動方式取決于開關MOSFET(Q1和Q2)的開閉狀態以及外部續流二極管(SD5和SD6)的導通情況。

無橋pfc,電路,原理

Q1和Q2:MOSFET開關管,帶有內置體二極管。

SD5和SD6:外部續流二極管。

L:電感器,用于儲能。

Load:負載。
