發光二極管封裝尺寸,發光二極管封裝圖-KIA MOS管


發光二極管封裝尺寸

發光二極管(LED)的封裝尺寸有多種規格,常見的包括0603、0805、1210、3528、2835、3030、4014、5050、3535、5630、5730、7020和7030等。這些尺寸通常以毫米為單位,表示LED燈珠的長度、寬度和高度。

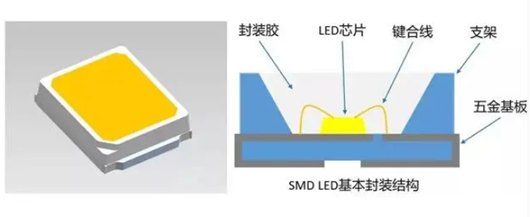

發光二極管封裝,尺寸

常見貼片LED型號及封裝尺寸

0603:尺寸為0.6mm x 0.3mm x 0.3mm

0805:尺寸為2.0mm x 1.25mm x 0.8mm

1210:尺寸為3.2mm x 1.6mm x 1.1mm

3528:尺寸為3.5mm x 2.8mm x 1.9mm

2835:尺寸為2.8mm x 3.5mm

3030:尺寸為3.0mm x 3.0mm

3014:尺寸為3.0mm x 1.4mm

4014:尺寸為4.0mm x 1.4mm

5050:尺寸為5.0mm x 5.0mm

3535:尺寸為3.5mm x 3.5mm

5630:尺寸為5.6mm x 3.0mm

5730:尺寸為5.7mm x 3.0mm

7020:尺寸為7.0mm x 2.0mm

7030:尺寸為7.0mm x 3.0mm


SMD-LED一般封裝型號包括0603、0805、1206等。這些型號代表了LED的封裝尺寸,例如0603代表長度為.06英寸,寬度為.03英寸。這些封裝型號在電子產品中應用廣泛,具有較小的尺寸和良好的亮度。


0603型號的SMD-LED適用于小型電子設備中,如手機、數碼相機等;0805型號的SMD-LED適用于一般電子設備中,如電視、電腦等;1206型號的SMD-LED適用于較大型的電子設備中,如汽車、航空器等。

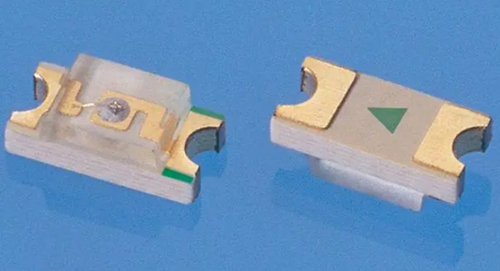

發光二極管封裝,尺寸

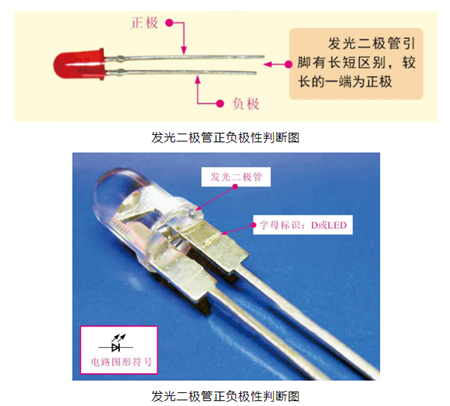

發光二極管封裝正負極

發光二極管正負極容易區分。長引腳為正極,短引腳為負極。

發光二極管封裝,尺寸

引腳相同的情況下,LED管體內極小的金屬為正極,大塊的為負極。

貼片式發光二極管,一般都有一個小凸點區分正負極,有特殊標記為負極,無特殊標記為正極。


貼片發光二極管主要參數

正向電壓(VF) :紅光、黃光,橙光和黃綠光通常在1.8V到2.2V之間。白光,紫光,藍光,翠綠光通常在2.8V到3.4V之間。

正向電流(IF) :一般在1mA到20mA之間。

功率:例如,0603型號的功率為0.06W,5730燈珠功率為0.5W,7030燈珠功率為1W。

亮度:不同型號的亮度有所不同,高亮度型號可以達到更高的光輸出。

波長:發光顏色不同,波長也不同,例如紅光(620-630nm)、藍光(450-460nm)、黃光(585-595nm)等。
