電路中的DVDD,DVSS,AVDD,AVSS區別-KIA MOS管


電路中的VDD、VCC、VSS、DVDD、AVDD等表示什么?

vdd,digital power input,數字電路電源輸入端;

vss,gnd或digital gnd,地或數字電路“地”;

avdd,analog power input,模擬電路電源輸入端;

avss,analog gnd,模擬電路“地”;

vcc,logic power,邏輯電路電源輸入端。


對于一個簡單的ic器件,常用的符號是,vdd,vcc,vss,如果vdd vcc vss avdd avss同時出現,表明這是一個模擬電路和數字電路混合在一起的復雜系統,比如液晶顯示模塊。


在這種混合電路中,數字電路和模擬電路一般是分別供電,一是因為電壓等級不同,二是避免相互干擾。于是有vdd,vss,avdd,avss之分;邏輯驅動電源vcc,用于門極驅動。


有時,模擬電路工作電源也叫vcc。

數字電路工作電壓vdd,一般為5v,3.3v;

模擬電路工作電壓vcc,多為12v;

模擬電路工作電壓avdd,一般為5v。

為了避免相互干擾,模擬電路,和數字電路“地”也是分開的,于是有vss,avss,之分。


從事電路系統開發時,特別是使用模數混合集成電路SOC芯片的便攜式消費電子產品中,有時候會出現幾個電源,例如DVDD、DVSS、AVDD、AVSS等,很容易混淆。


這些電源參數多出現在交流、直流、電池混合供電的應用,如采用MCU芯片的消費電子產品,帶有LCD顯示屏和LED二極管指示的裝置等。

電路,VDD,VCC,DVDD

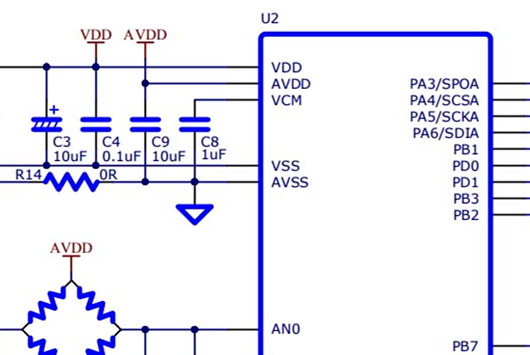

采用多電源為混合芯片供電的典型電路


首先,要看前綴是A,還是D。A表示模擬,D代表數字。

其次,有時還有以P開頭的電源,這代表大電流;以C開頭的電源,代表內核;

第三,前綴后面的部分,一般與普通電路一樣。


以下是常用電源引腳的簡單介紹。

例如:

DVDD:Digital VDD,電路中數字部分的電源。

DVSS:Digital VSS,電路中數字部分的地。

AVDD:Analog VDD,電路中模擬部分的正電源,代表從芯片向外供電的。

AVSS:Analog VSS,電路中模擬部分的地。

PVDD:Power VDD,大電流部分電路的電源。

PVSS:Power VSS,大電流部分電路的地。

CVDD:是內核電壓。

除了芯片引腳,VPP、VDD、VCC也常出現在電路中。


其中:

VPP:是峰峰值電壓,即正(余)弦曲線中最大值和最小值的差,也就是電壓的最大值的2倍。

VDD:器件內部的工作電壓(接電源)。

VCC:電路的供電電壓(對于數字電路來說)。

這里,VDD是芯片的工作電壓(通常Vcc>Vdd),VSS是接地點。而VCC與VDD的區別在于,前者是供電電壓,后者是工作電壓,通常VCC>VDD。


電路中的VDD,DVDD,AVDD,VCC,AFVDD,DOVDD,IOVDD有哪些區別?

VCC表示給芯片電源供電;


VDD表示給芯片中的器件單獨供電,當然也可也從內部電源的VCC整合過來,就不用外部單獨提供;所以有些芯片只有VCC,沒有VDD,所以一般VDD<=VCC;


AVDD表示模擬電壓,給芯片中的模擬器件供電,比如camera供電就要用到AVDD,也是相對于DVDD區別出來的;


DVDD表示數字電壓,給芯片的數字信號供電,比如0101;


AFVDD表示auto focus VDD自動對焦電壓,是針對一些馬達之類的電壓;


DOVDD和IOVDD是芯片引腳出來的電壓。
