圖文分享LED燈調光模擬電路設計及原理-KIA MOS管


LED的發光機理--LED的PN結的端電壓構成一定勢壘,當加正向偏置電壓時勢壘下降,P區和N區的多數載流子向對方擴散。由于電子遷移率比空穴遷移率大得多,所以會出現大量電子向P區擴散,構成對P區少數載流子的注入。這些電子與價帶上的空穴復合,復合時得到的能量以光能的形式釋放出去。這就是PN結發光的原理。


3.7V LED燈調光電路圖(一)

高亮度白色發光二極管(LED)是現在熱門照明光源,因為這種發光器件比其他所有光源都更節能。介紹一款自制的LED調光臺燈,它既不用專用IC,也不用單片機,僅用一片普通數字電路和少量分立元件就可以DIY一個用按鍵調光的臺燈。


電路:

臺燈的亮度分為弱、中、強三檔,加上“關”共有4種工作狀態。

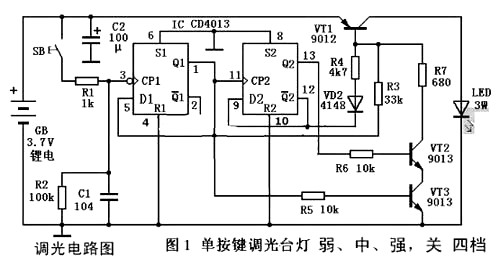

假設手電一開始處在“關”的狀態,那么每次短促地按一下按鍵,臺燈便會按“弱、中、強,關”的順序輪換,下面是它的電路圖(圖1)。


LED 調光電路圖


電路用1塊閑置的手機鋰電池供電,整個臺燈安裝在一個小巧的塑料機殼里。由于CMOS電路靜態耗電極少(5μA以下),所以除轉換工作狀態的按鍵外沒有再設電源開關。電路中的關鍵元件LED采用大功率白色發光二極管。


3.7V LED燈調光電路圖(二)

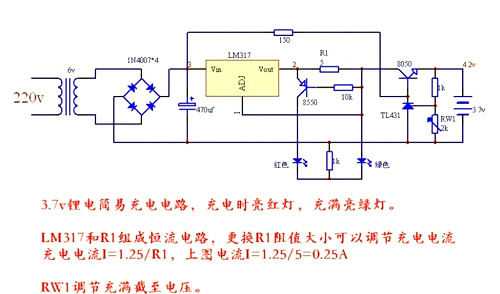

做了一個小設備用的是3.7V 鋰電池,為了方便使用就趕做了這個充電電路,僅供參考。


電路圖如下,具備恒流、限壓功能,和簡單的狀態指示功能,都是常有電子元件很方便制作。

LED 調光電路圖


3.7V LED燈調光電路圖(三)

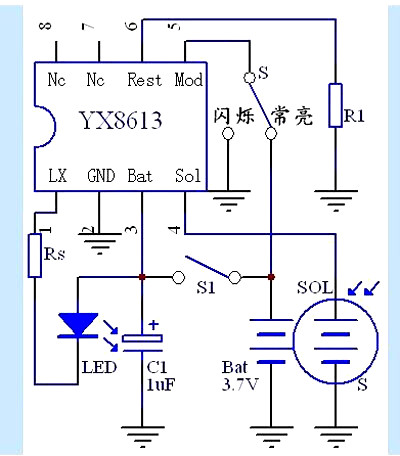

太陽能閃燈芯片,3.7V 鋰電池應用LED燈驅動芯片,燈串芯片YX8613。

LED 調光電路圖
