【電子精選】場效應管放大電路動態分析-KIA MOS管

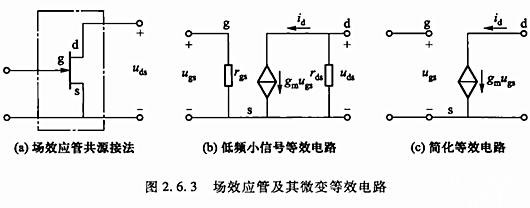

1. 場效應管的微變等效電路

場效應管是電壓控制型器件,其漏極電流i的大小是通過柵源電壓u進行控制的,其漏極輸出回路可等效為受控于輸入電壓 ugs 的恒流源 gm * ugs。


由于在低頻段輸入電阻 rgs 和漏源電阻 rds 為高阻,可視為開路,故圖2.6.3(b)所示的電路可用圖2.6.3(c)所示的簡化等效電路來表示。


場效應管 放大電路 動態

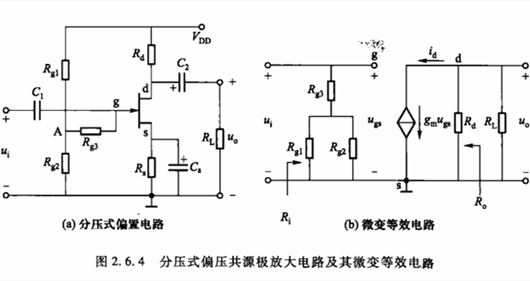

2. 場效應管共源極放大電路分析

場效應管 放大電路 動態

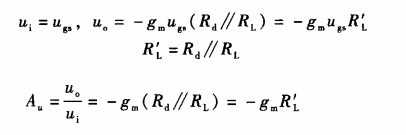

1. 電壓放大倍數Au

場效應管 放大電路 動態

“-”號表示共源放大電路的輸出與輸入反相。


2. 輸入電阻Ri

電路的輸入電阻Ri為:

場效應管 放大電路 動態


3. 輸出電阻Ro

場效應管 放大電路 動態

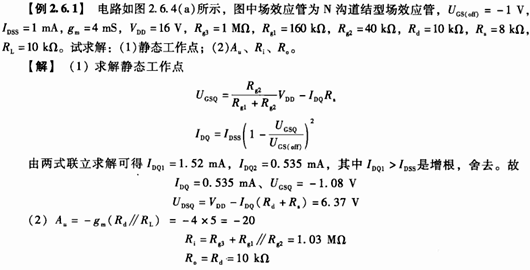

經典例題:

場效應管 放大電路 動態

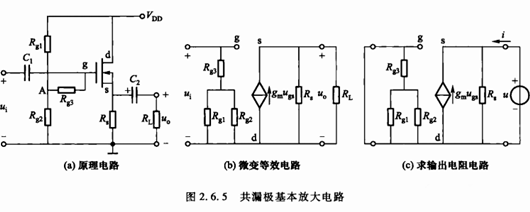

3. 場效應管共漏極放大電路分析

場效應管 放大電路 動態

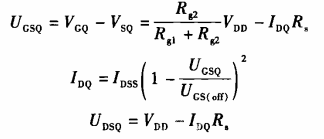

1. 靜態分析

畫出直流通路;聯立變量求解就行

場效應管 放大電路 動態

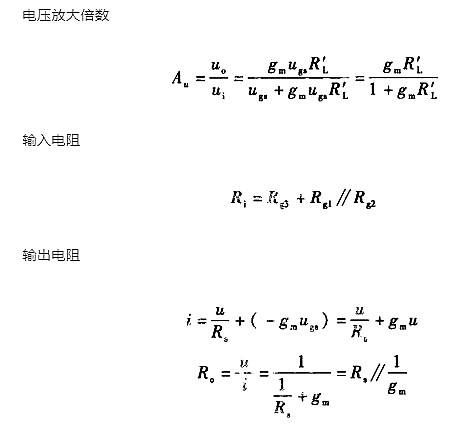

2. 動態分析

場效應管 放大電路 動態
